Ремонт потолочного светильника в офисе

Несколько лет назад начали менять в офисе светильники, встроенные в подвесной потолок типа «Армстронг»: люминесцентные заменялись на светодиодные, имеющие лучшую энергоэффективность и более яркий и приятный глазу свет. Однако есть у новых устройств явный недостаток - недолговечность. Приобрести отдельно от светильника лампы и заменить не получится, так как конструкция единая. Хорошо, что они дешевые и не сильно отягощают карман. Существуют и дорогие модели, но брать их в коммерческие помещения сомнительное удовольствие.

вышедшие из строя светодиодные светильники

Примерно, через полтора-два года на складе пылились две не рабочие LED-панели.

светодиодные светильники на складе

Первая сопротивлялась долго - время от времени моргала, а спустя месяц начала жестко "стробить". Вторая просто погасла в один из вечеров. Схемотехника у обоих экземпляров одинаковая:

  • драйвер на ≈95-105 вольт и ≈300mA/h,
  • 4 последовательно подключенные ленты, с определенным набором (по количеству) светодиодов

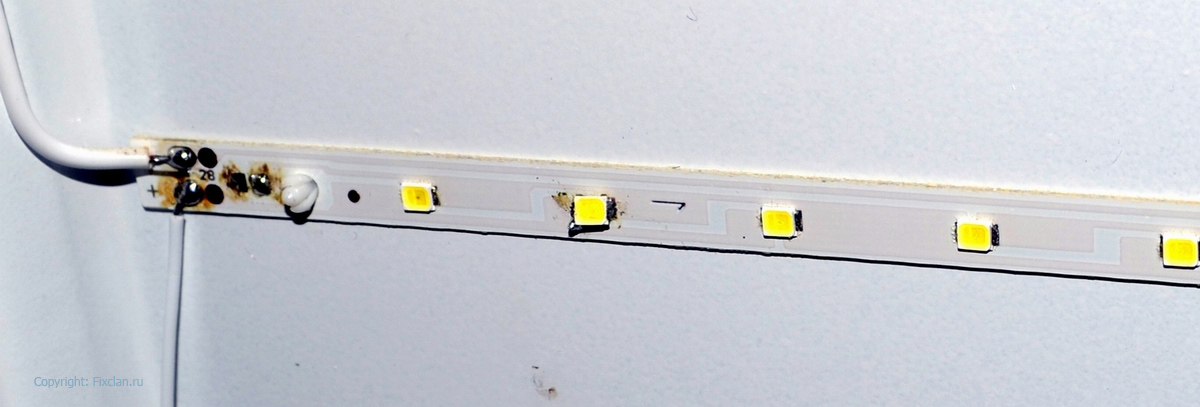

замененный светодиод в ленте

Подобрать нужный по характеристикам элемент, взамен сгоревшему, достаточно сложно. Единственным выходом из сложившейся ситуации - это замена самой ленты. Так как их четыре и суммарно они получают практически одно и то же питание, то логично, что и каждая из этих частей работает на одних и тех же токах и напряжениях.

замененная светодиодная лента взамен сгоревшей

Снял с одной панели ленту и поставил в другую, взамен сгоревшей. Пришлось немного повозиться с пайкой, так как контакты находились по-другому.

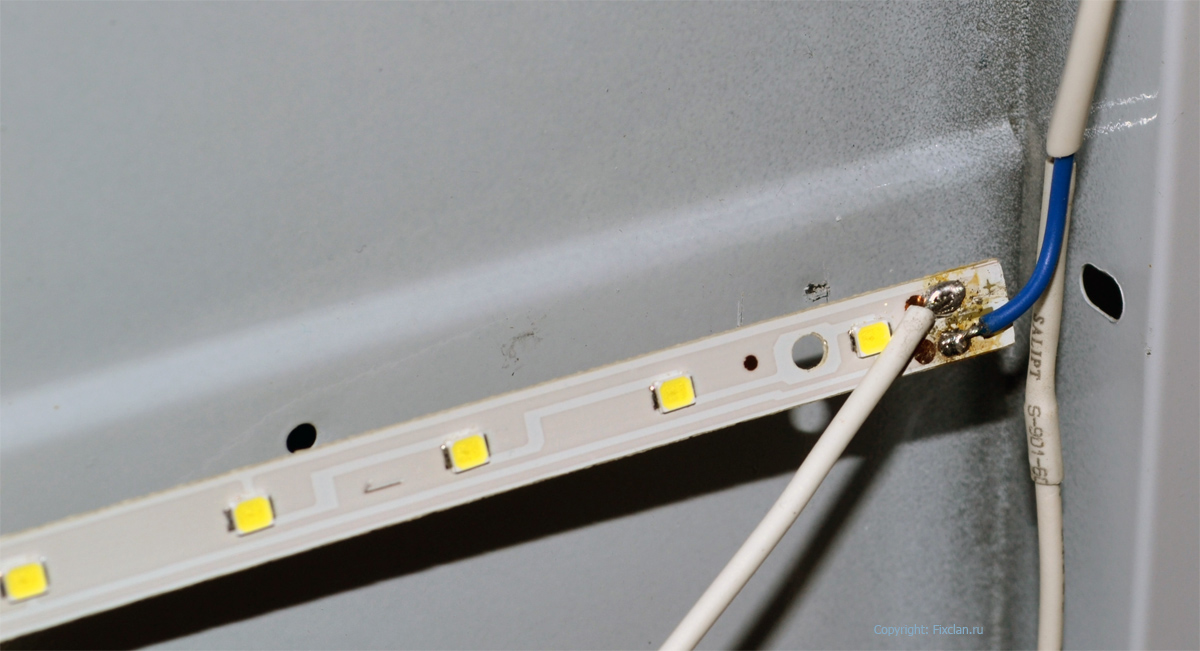

замененная лента в светодиодном светильнике

Провода использовал из старого светильника, так как подходящих в офисе не нашлось - либо слишком толстые, либо совсем тонюсенькие.

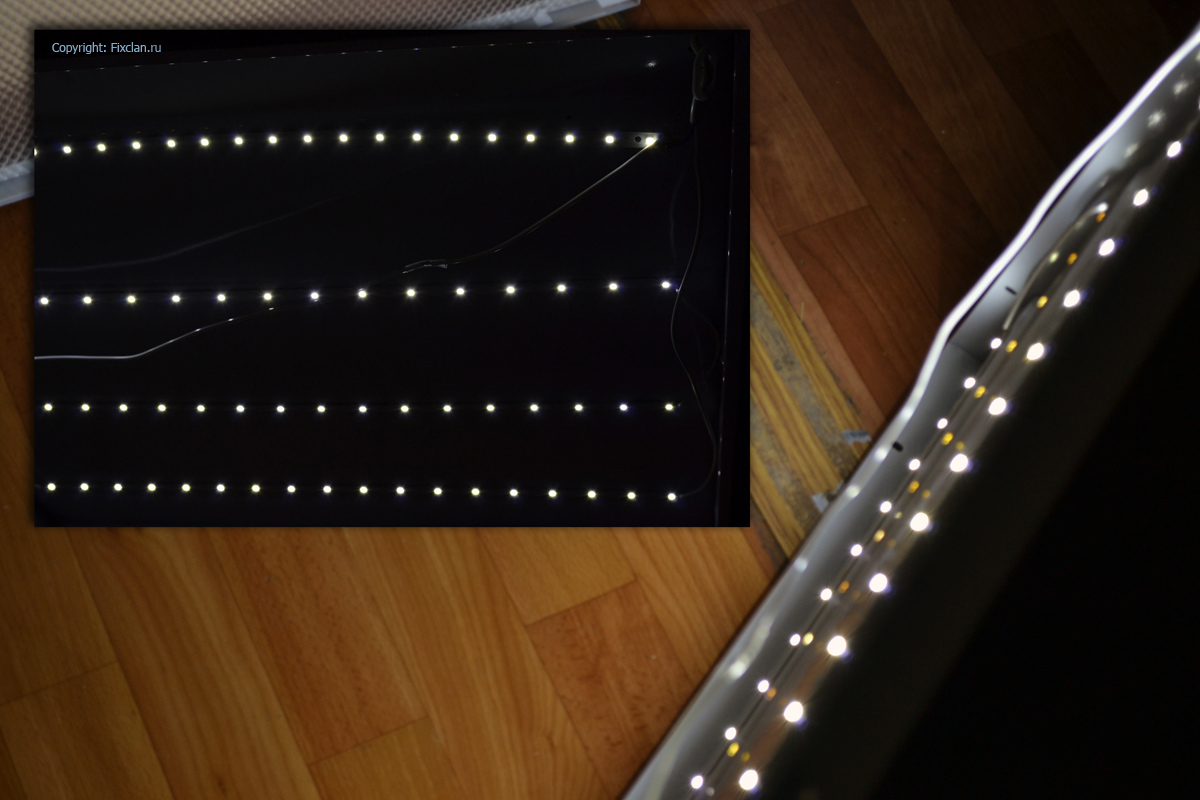

отремонтированный светодиодный светильник

Подключил к электросети - включается и работает.

Позже, пробил в металлическом корпусе новые отверстия под пластиковые крепления и зафиксировал ленту, дополнительно посадил её на теплопроводный клей. Оставил светильник включенным на пару часов, в качестве тестирования - никаких проблем.
