S3350 оптический джойстик

Попал в руки S3350 в котором перестал работать джойстик.

На складах они отсутствовали напрочь.
Недолго думая решил немного поковырять это оптическое "чудо".

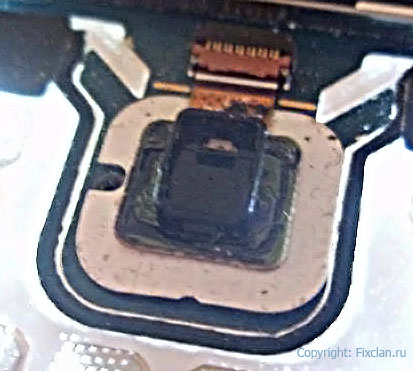

Так джойстик выглядит снизу в отключенном состоянии.

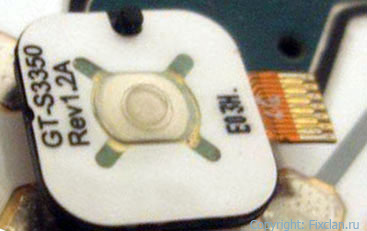

Аккуратно лезвием снял плату от корпуса



Проверил как реагирует светодиод - "молчит"

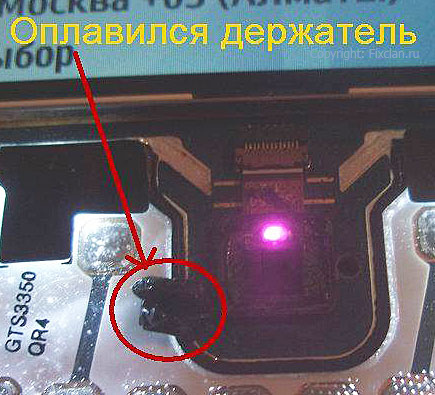

Далее отпаял пластмасску где установлен фотоэлемент, заодно можно было бы проверить доходит ли напряжение до элемента. С первых секунд начал плавится корпус фотоэлемента. Это оказался просто держатель для линзы, а сам фотоэлемент установлен отдельно.

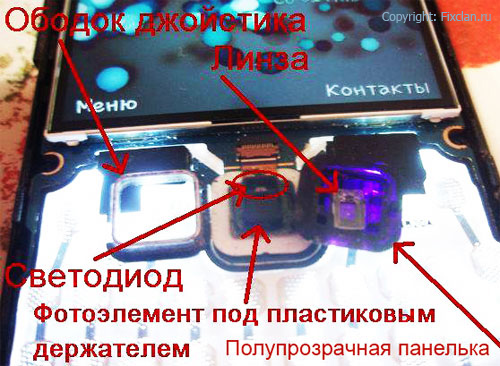

Прозвонка светодиода показала, что один из контактов идет на шлейф, а другой контакт под фотоэлемент.

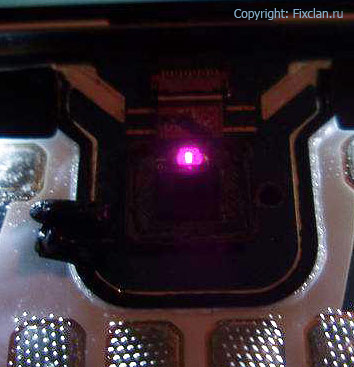

Отпаял фотоэлемент. Залудил пятаки сплавом розе и впаял его обратно- светодиод заработал. Но фотоэлемент начал сильно нагреваться и не реагировать на движения, короткого замыкания под ним не обнаружил- видимо перегрел.



s3350 оптический джойстик
s3350 оптический джойстик
s3350 оптический джойстик

Печально, но познавательно

Телефон забрали, решив купить новый.

P.S. В продаже появился данный "джойстик", но его стоимость немного кусается - глянуть можно тут ССЫЛКА
