ЖК дисплей: строение

Дисплей является важной частью вашего смартфона, без которого невозможно представить комфортное использование мобильного гаджета. Цветное изображение на нем уже не вызывает бурю эмоций, как это было почти 20 лет назад, а разнообразие технологий изготовления не воспринимается как ноу-хау.

Для обычного человека не так важны OLED, AMOLED, IPS или TN, как их потребительские свойства, вернее характеристики. Каждый по своему хорош, но самыми доступными из них являются устройства оснащенные TN-матрицей, и о ней мы сегодня поговорим.

жк дисплей

Всего, у данного типа экрана, два преимущества:

  • Цена,
  • Малое время отклика, что очень хорошо для динамической смены изображения.

А недостатков немного больше:

  • Низкая цветопередача,
  • Низкий контраст,
  • Плохие углы обзора.

Давайте рассмотрим LCD дисплей (TN-TFT), вернее его строение, на примере Sony Ericsson T630, так как оно очень простое и понятное.

lcd дисплей

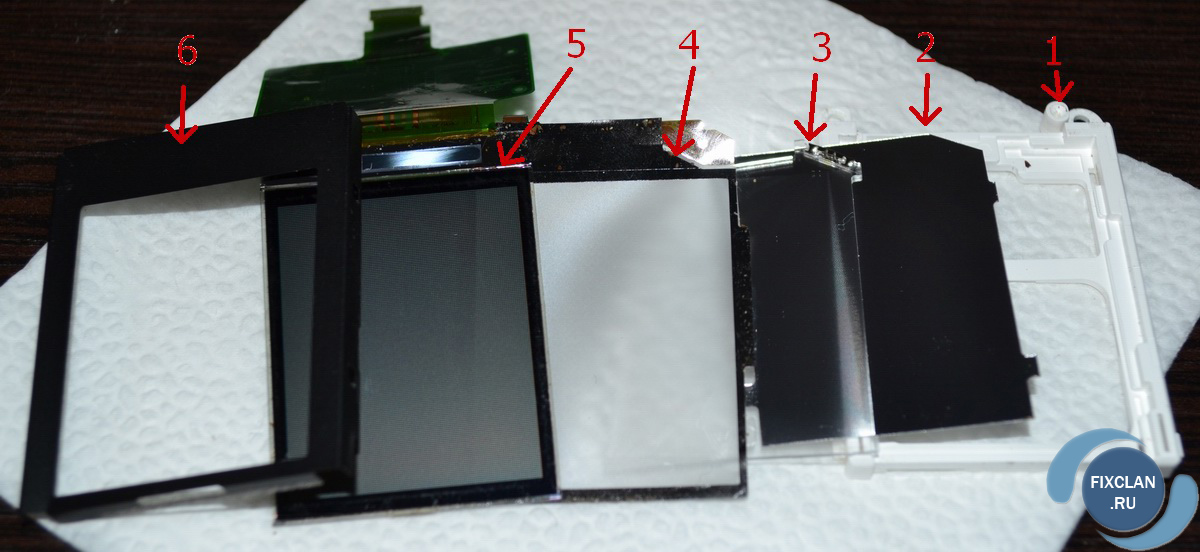

Первое (1), это основа, куда устанавливаются все части дисплея. Она может быть пластиковой (как в нашем случае), так и металлической.
Второе (2) – отражатель. Его цель направить свет от подсветки в сторону пользователя.
Третье (3) – световод. Он сделан обычно из пластика, и предназначен для распределения света от источника света (подсветки) по всей площади экрана.
Четвертое (4) – поляризационная пленка. Цель отсечь часть света через микроскопические каналы, чтобы направить его в одном направлении.
Пятое (5) – это сам жк дисплей (по технологии TFT), точнее стекло с жидкими кристаллами и светофильтром. На него наклеивается другая поляризационная пленка, с 90º расположением каналов относительно другой пленки (4), что отсекает оставшийся лишний свет, получая ровные светящиеся квадраты.
Шестое (6) – рамка дисплея, поджимающая весь этот «бутерброд» к основанию.

Вот такая не хитрая конструкция – дешевая и простая в изготовлении. Не смотря на это, обращаться с дисплеем надо аккуратно, не допуская механических воздействий и попадания воды. Последняя, кстати, попадая между слоями, забивает каналы пленок, оставляя на экране засветы и затемнения.
