Очередной дешевый USB-HUB

Вследствие ограниченного количества USB–портов в ноутбуках или планшетах, часто приходится пользоваться полезным устройством – хабом (USB–HUB, или по–другому: концентратор, разветвитель). В него можно установить флешку, переносной накопитель, мышку, клавиатуру, принтер, либо смарт–карту одновременно, и каждое устройство будет работать так, будто оно подключено напрямую к компьютеру.

В моем распоряжении всегда были дешевые экземпляры, которых достаточно для моей деятельности. Вот и сейчас он понадобился.

В прошлый раз я обжегся и купил подделку, которая выдавала себя за полноценный HUB, об этом рассказывал ранее в статье «Поддельный USB-HUB Dream». Выбирать дорогую продукцию, либо попытать удачу ещё раз, и взять дешевый товар? Сложный выбор. Самый бюджетный вариант, попавший на глаза, оказался DEXP, ценой около 6 долларов. Все остальное нужно ждать до двух месяцев, либо оплачивать доставку, выходившую в сумме с товаром много дороже.

Не помню каким образом меня занесло в небольшой магазинчик, торгующий деталями и аксессуарами к телефонам и компьютерам, но здесь за $1.5 приобрел «нонейм» коробочку, с надписью «4–PORT USB HUB, Model: P–1020».

usb разветвитель

Пока добирался до дома, прокручивал в голове процесс возврата товара обратно, если он окажется очередной подделкой. Не особо надеясь на успех, подключил к компьютеру и начал устанавливать USB флешки по одному.

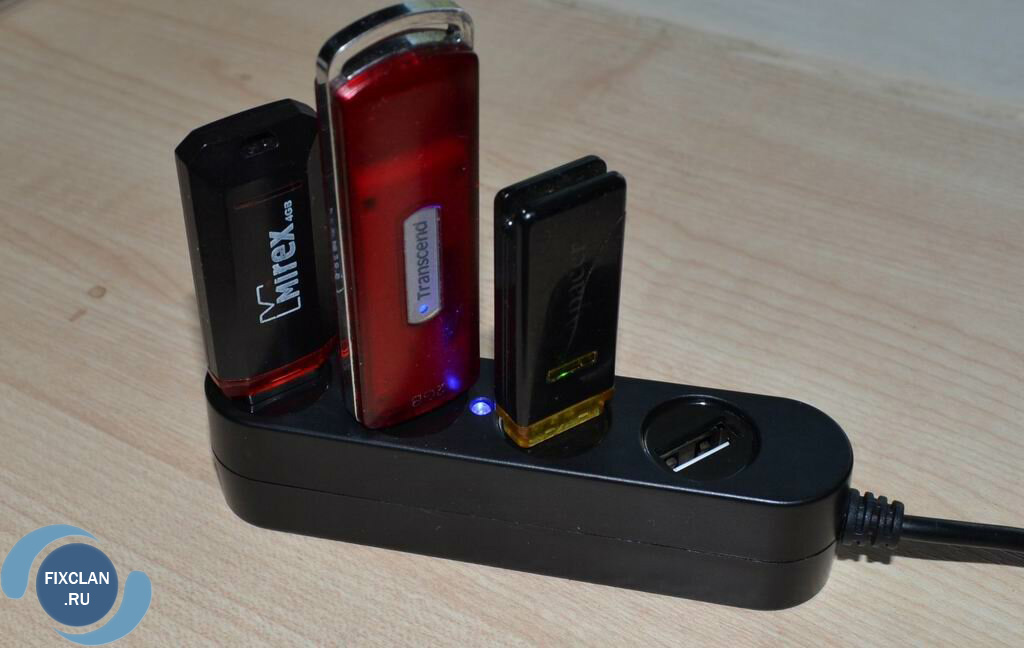

для проверки usb hub подключайте две и более usb флешек

Первая «булькнула» и увиделась системой. Вторая заморгала лампочкой в корпусе – ПК видит через USB HUB и её. Третья флешка стала контрольной, для успокоения души. Она, как и остальные, работала просто замечательно.

Корпус собран так себе, местами пролазит ноготь, но вспомнив цену, можно легко махнуть на это рукой – «понять и простить». Как же я мог на этом остановиться и не разобрать его? Никак.

usb hub в разборе

Внутри много не отмытого флюса, а в некоторых местах не хватает припоя, что легко устранить самостоятельно.

hs8836a

Используемая микросхема имеет маркировку HS8836A – это USB 2.0 HUB–контроллер, с простой схемой подключения. Думаю, многим любителям электроники она будет очень полезна.

datasheet hs8836a

К сожалению, HS8836A поштучно их найти не удалось, но упаковку по 20 штук и доступной цене можно купить в известном многим магазине.

Покупкой доволен. Приобрел рабочее и бюджетное устройство, а заодно узнал его схему, на будущее.
