Зарядники, которые лучше выбросить

Разбирая старый хлам, попал в руки такой же старый, но рабочий зарядник, похожий на «нокиевский», модели AC-4E или ACP-12E. В то время он стоил очень дешево, и работал ровно настолько же, т.е. недолго.

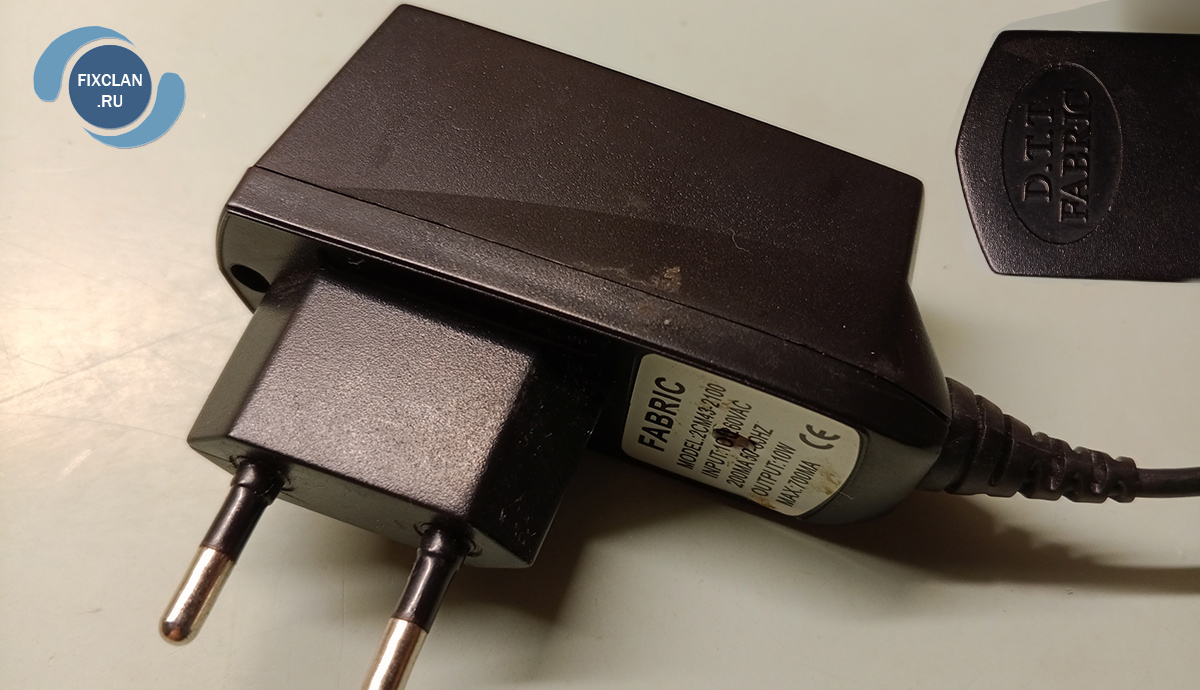

Естественно, это не фирменный аксессуар от NOKIA. Хотя корпус похож, но есть некоторые отличия: другая форма корпуса, другие крепежи, шильдик, а вместо логотипа известного бренда красуется надпись «D.T.T. FABRIC». Внутренности тоже абсолютно другие.

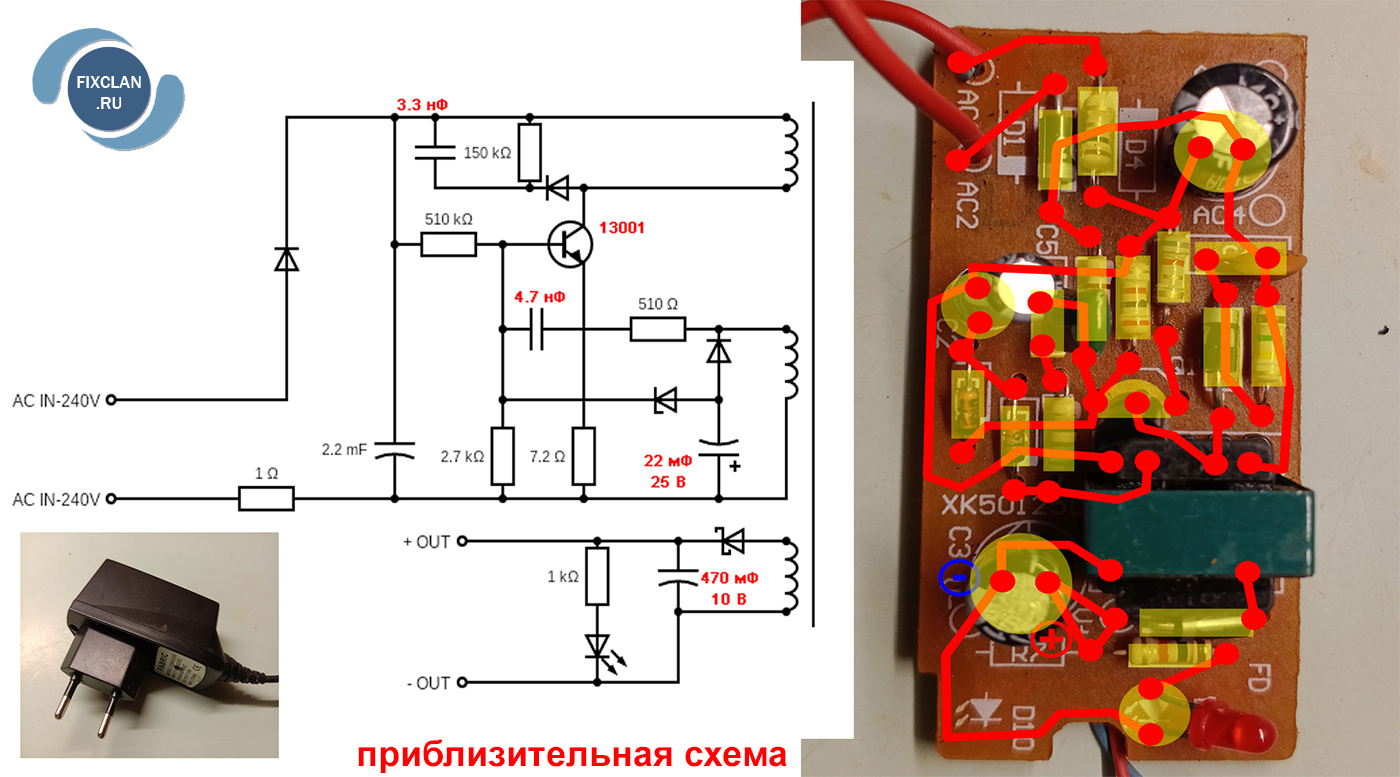

Схема устройства выполнена на одном транзисторе 13001, без обратной связи. Это означает, что у зарядника нет стабилизации напряжения, нет защиты от перегрузки, короткого замыкания, и переплюсовки.

Если перестараться с нагрузкой, а такие блоки выдерживают около 200–300 mA, либо замкнуть контакты на разъеме, то велика вероятность услышать «бабах». Хорошо, если из строя выйдет сам зарядник, и не унесет с собой в другой мир подключенный к нему телефон.

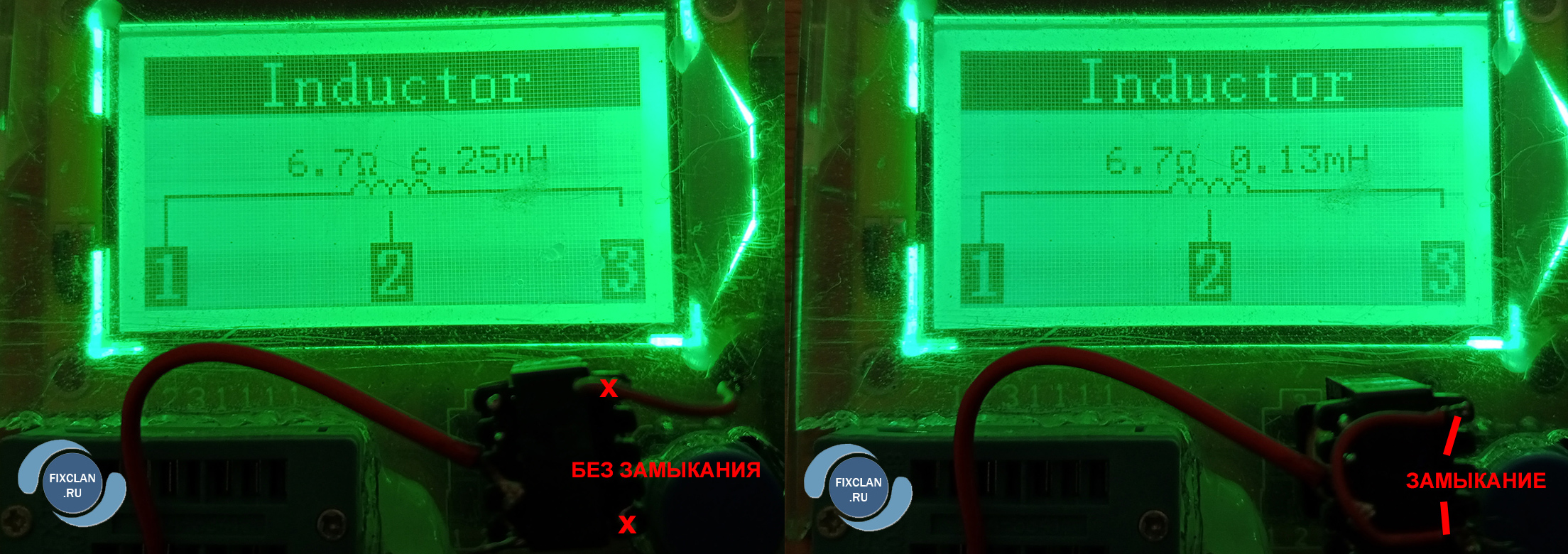

При отсутствии защиты и наличии замыкания вторичной цепи, на импульсном трансформаторе резко падает индуктивность первичной обмотки, и она становится практически низкоомным резистором. В момент импульса вся высоковольтная нагрузка ложится на транзистор 13001, который незамедлительно выходит из строя. Также, не исключено выгорание первичной обмотки трансформатора и других элементов на плате.

Откуда может появиться короткое замыкание? Откуда угодно: от перетирания шнура со штекером, коррозии в разъеме, выгорания цепи заряда телефона (из-за нестабильного напряжения, от 4 до 9 вольт), заканчивая выходом из строя выходного некачественного конденсатора. А последние очень чувствительны к высокой частоте питания.

Применение таких источников питания, даже в простых и маломощных конструкциях, крайне нежелательно.

В заключение хотелось бы провести эксперимент, чтобы ответить на вопрос, который не давал мне покоя во время работы над статьёй: «Оказывает ли воздействие магнит на импульсный трансформатор?»

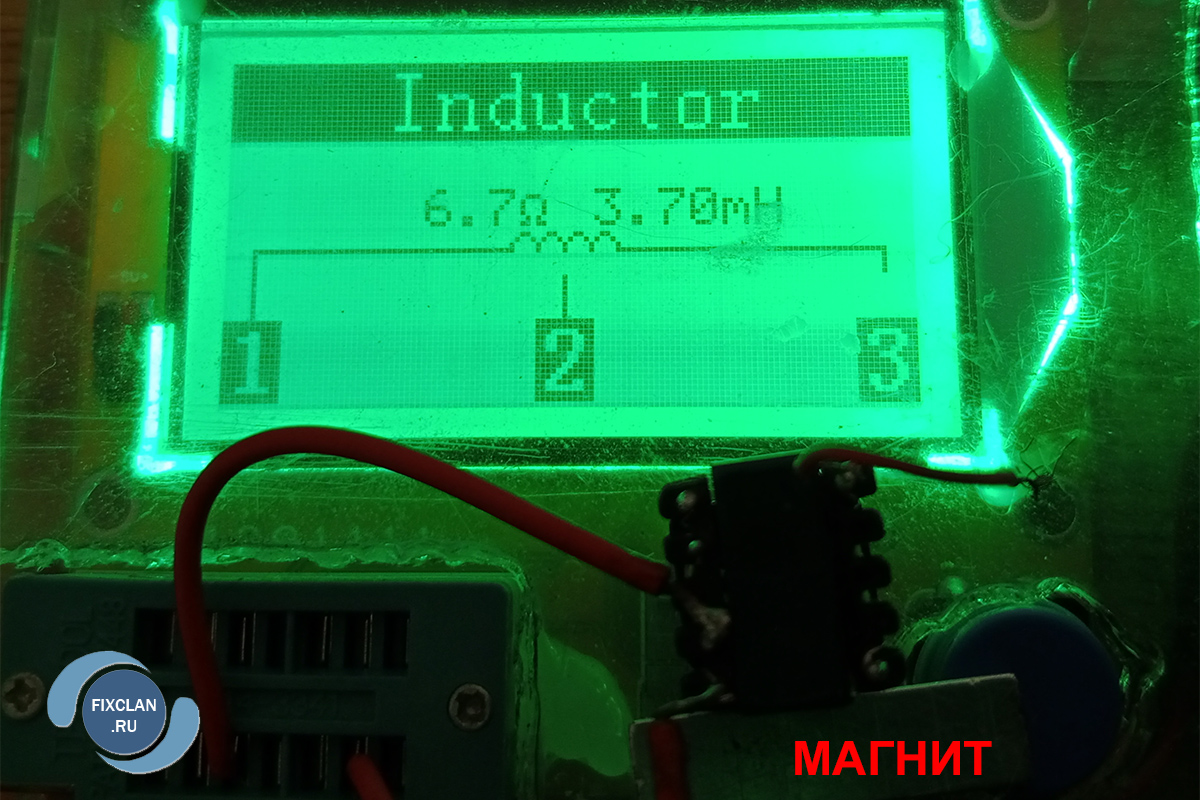

Да, постоянный магнит влияет на трансформатор, снижая его индуктивность примерно в полтора раза. В моем случае, его небольшой размер смог превратить 6,25 mH в 3,70 mH первичной обмотки, самой нагруженной и высоковольтной. Это приведет к повышенному нагреву как самого трансформатора, так и транзистора 13001.

Важно помнить, что при проектировании самодельных устройств не следует размещать блоки питания рядом с источниками электромагнитных волн и постоянными магнитами.
