Апгрейд шуруповерта Kolner

Рано или поздно владельцы бюджетных аккумуляторных шуруповертов (в частности, марки Kolner) сталкиваются с «эффектом памяти» и деградацией штатных никель-кадмиевых (Ni-Cd) батарей. Инструмент перестает держать заряд, а время восстановления энергии растягивается на целый день.

Ниже описан мой опыт полной модернизации устройства: замена устаревших банок на современные литий-ионные (Li-ion) элементы с платой защиты (BMS), а также создание многофункционального блока для зарядки гаджетов и освещения.

Часть 1. Выбор донора и подготовка компонентов

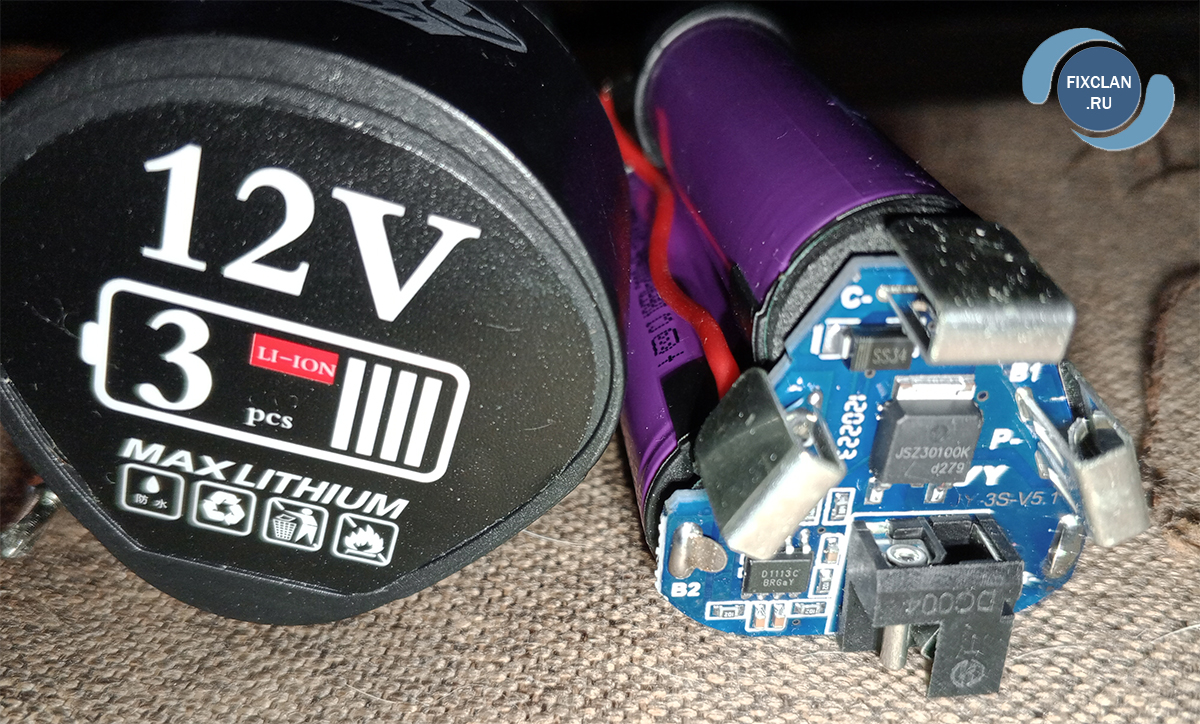

В качестве источника питания вместо старых аккумуляторов был выбран недорогой Li-ion блок для 12-вольтового шуруповерта другого производителя. Заявленная емкость составляла 1,5 Ач, однако после вскрытия корпуса выяснилось, что внутри установлен комплект из трех банок (стандарт 18650) емкостью 2000 mAh каждая. Это не недостаток, а скорее преимущество.

Важный нюанс: В купленном аккумуляторе уже имелся разъем для внешнего блока питания на 12 вольт, что значительно упростило задачу интеграции.

Процесс разборки и извлечения:

• Разборка донора: Корпус нового аккумулятора был аккуратно разобран. Из него был извлечен блок элементов вместе с платой BMS (контроллером заряда/разряда).

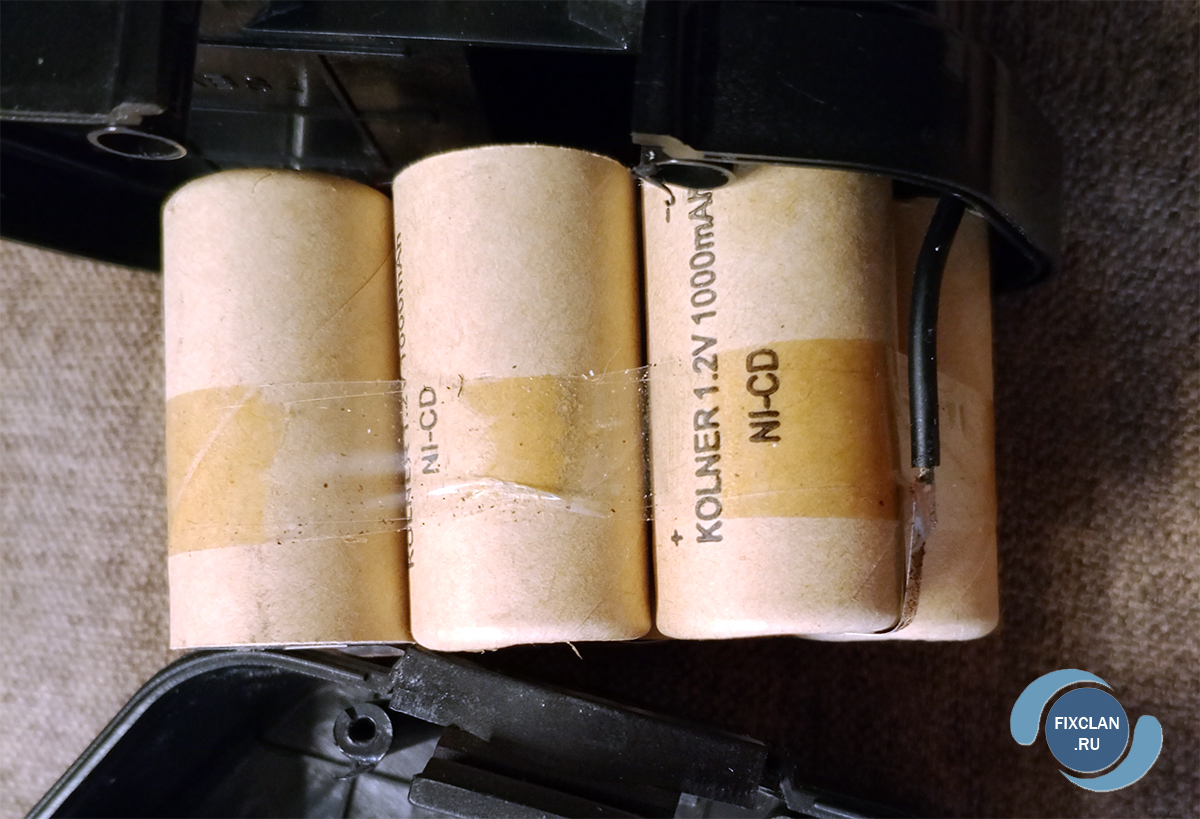

• Подготовка «родного» блока: Из съемного аккумуляторного блока Kolner были вынуты старые Ni-Cd банки.

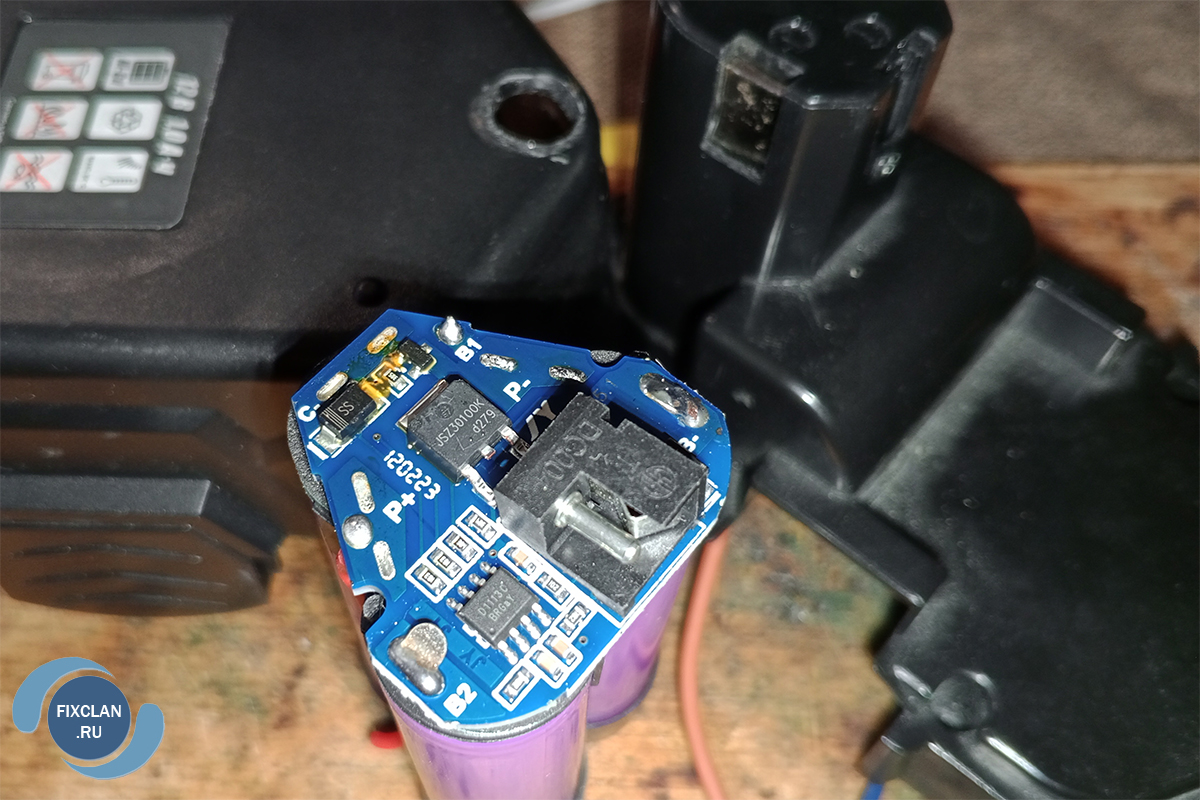

• Работа с контактами: С нового блока аккумуляторов были убраны контактные пластины. Вместо них к клеммам в корпусе старого блока Kolner и к плате BMS были припаяны гибкие провода (вместо отпаянных штатных контактов).

Интеграция в корпус:

• В корпусе блока Kolner было проделано отверстие. Оно необходимо для доступа к разъему питания на плате BMS нового блока, чтобы заряжать инструмент от внешнего блока питания, не вынимая аккумулятор.
• Новый Li-ion блок был надежно зафиксирован внутри корпуса Kolner при помощи термоклея. Это обеспечивает защиту от вибраций при работе инструментом.

Часть 2. Доработка зарядного устройства

Штатное зарядное устройство для Ni-Cd не подходит для лития из-за другого алгоритма зарядки (нужен режим CC/CV — постоянный ток/постоянное напряжение). Было решено собрать собственное ЗУ.

Компоненты:

• Блок питания от ноутбука (источник постоянного напряжения).
• Специальная плата DC-DC преобразователя с функцией регулировки ограничения силы тока (понижающий стабилизатор с лимитом тока).

Настройка:

• Блок питания от ноутбука был подключен ко входу преобразователя.
• Первоначально сила тока на преобразователе была выкручена на минимум.
• Далее производилась точная настройка: сила тока регулировалась так, чтобы при самом разряженном состоянии аккумулятора она не превышала 1 Ампер. Это щадящий режим для банок 2000 mAh, продлевающий их жизнь.

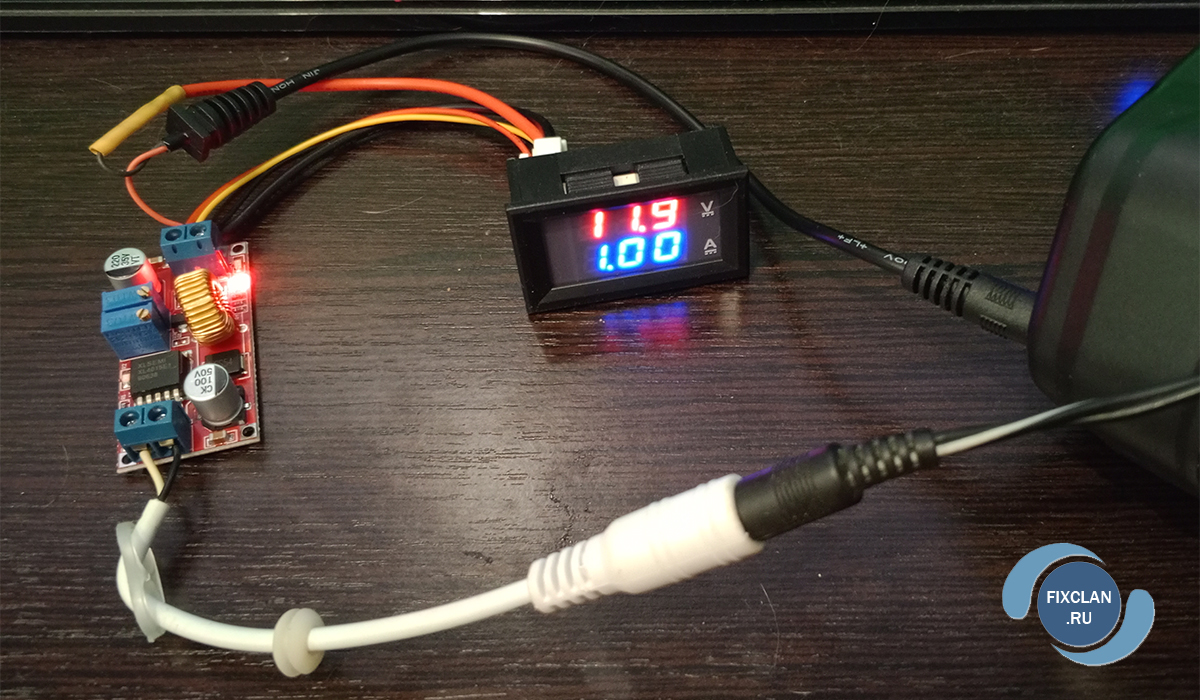

• Для теста было установлено напряжение 11.9 В. Зарядка шла, однако при таком вольтаже аккумулятор недозаряжался полностью (не добирал емкость).
• Финальная настройка: Напряжение было поднято до 12.5 Вольт. При таком вольтаже инструмент стал работать заметно дольше.

Индикация: Окончание процесса зарядки отображается светодиодом на плате DC-DC. Он загорается в момент, когда ток падает до минимума (имитация отключения нагрузки).

Часть 3. Создание блока питания (Power Bank + Фонарь)

Старый блок питания от шуруповерта (рассчитанный на Ni-Cd банки) не был выброшен. Из его корпуса с клеммами было решено сделать портативное устройство для питания USB-гаджетов и освещения.

Сборка:

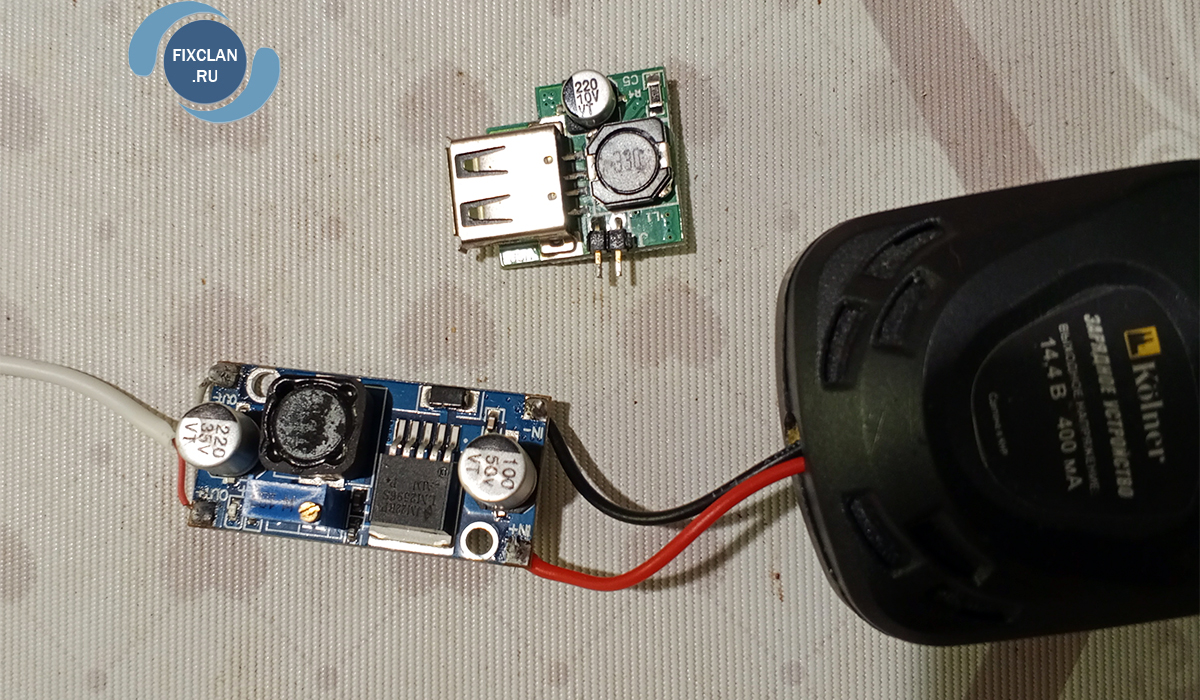

• Для этого был куплен еще один DC-DC преобразователь (понижающий).
• Он был подключен проводами к клеммам внутри блока.
• На выходе преобразователя было выставлено напряжение 5 Вольт.
• Был подпаян короткий кабель от какого-то дешевого устройства (USB-хвост).

Тестирование смартфона (Практика):

• Проблема: При попытке зарядить телефон с уровнем заряда ниже 50% провода заметно грелись. Как-то заметно зарядить емкий современный смартфон от этой конструкции не получилось.

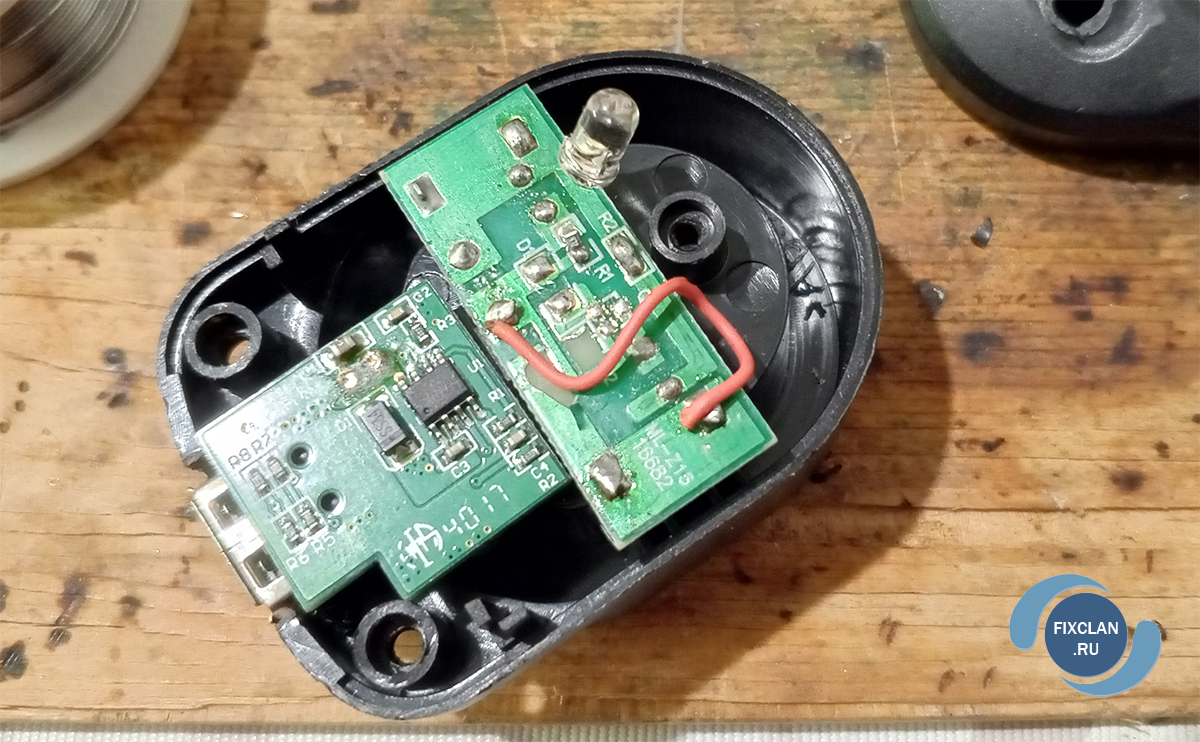

• Доработка: Первый преобразователь был заменен на другой, более подходящий по габаритам, чтобы влез в корпус блока.

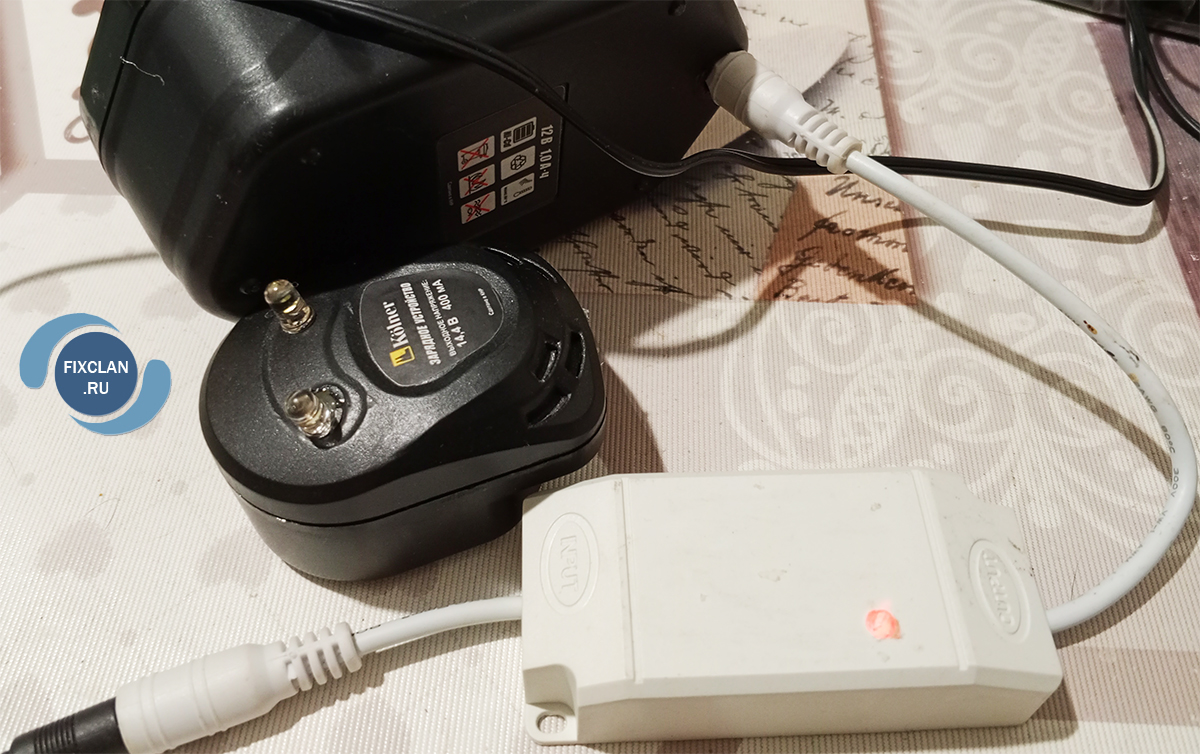

• Освещение: В корпус были впаяны два светодиода, превратив блок в удобный фонарь.

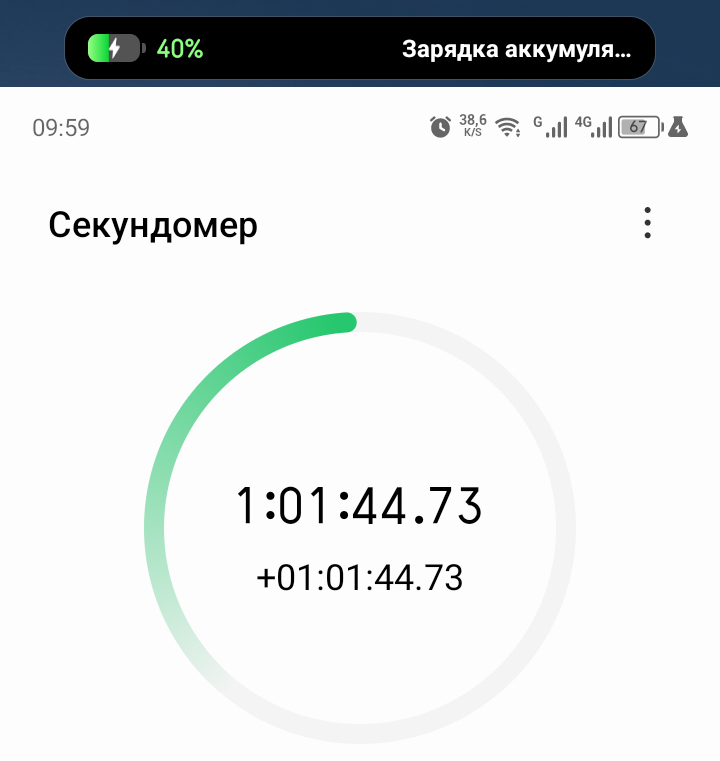

• Финальный тест: Смартфон, разряженный до 40%, заряжался чуть более часа. Удалось поднять заряд до 67%, после чего плата BMS заблокировала аккумуляторы (вероятно, сработала защита по температуре или просадке напряжения).

Выводы и итоги модернизации

Опыт эксплуатации переделанного инструмента позволяет сделать следующие выводы:

1. Переделка на Li-ion полностью оправдана.
   • Хранение: Заряд остается надолго (низкий саморазряд).
   • Скорость: Время заряда шуруповерта снизилось до 2 часов вместо долгих часов на старых Ni-Cd.
   • Вес: Инструмент становится легче, что удобно при длительной работе.
2. Переделка под USB имеет смысл, но с оговорками.
   • Устройство подходит только для дозарядки не слишком сильно разряженного смартфона (поддержка "на плаву").
   • Основная полезная функция — освещение помещения при отсутствии электричества (аварийный фонарь).

Итог: Бюджетный шуруповерт Kolner получил вторую жизнь с современной батареей, а из старого хлама получился полезный в хозяйстве многофункциональный девайс.
