Беспроводная мини клавиатура

Давно присматривался к покупке беспроводной мини клавиатуры, но все никак не получалось: то денег не было, то желания пропадало, либо приоритет перевешивал в сторону беспроводного геймпада.

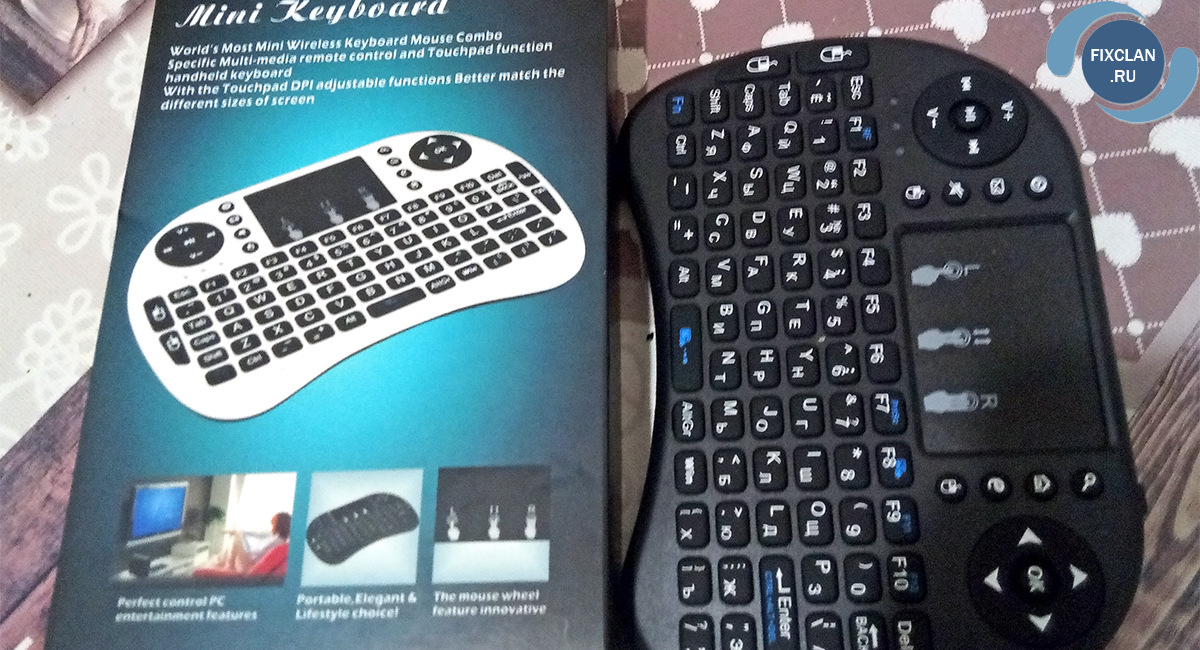

В один день, на популярном маркетплейсе появился «i8 Mini Keyboard», как его позиционирует продавец, по очень хорошей цене, чем я непременно воспользовался.

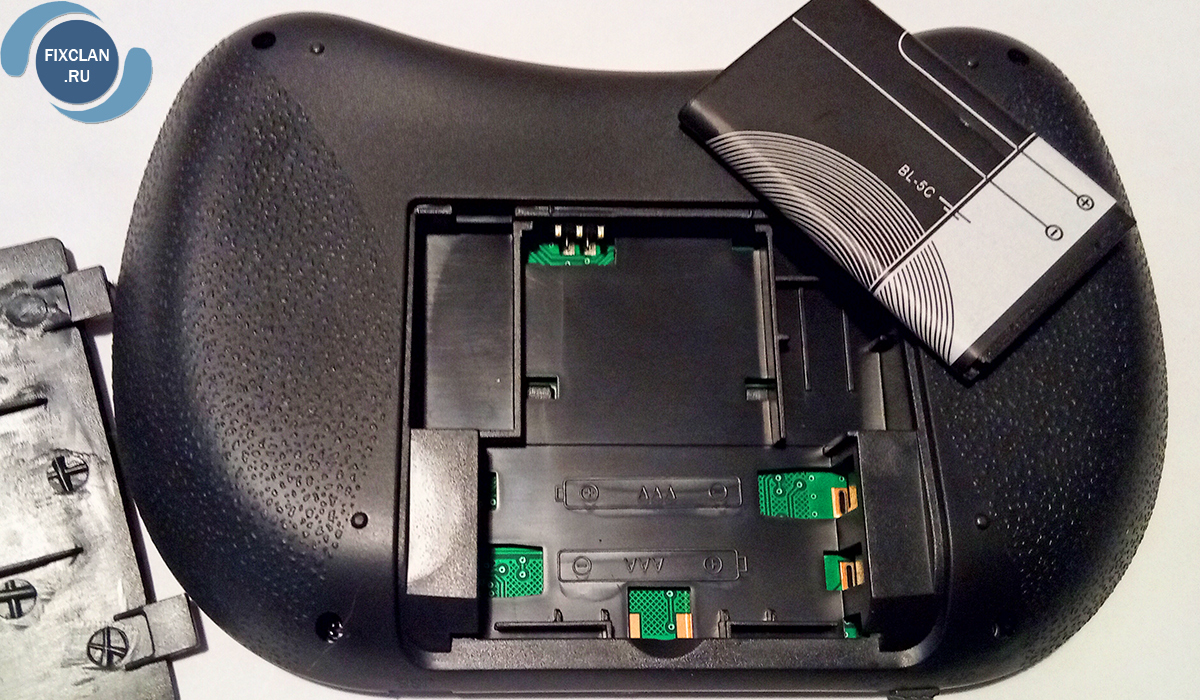

Аннотация на картонной упаковке и полная инструкция напечатаны на единственном английском языке, что нисколько не затрудняет использование устройства (несущественно, но замечу, что в инструкции модель клавиатуры обозначается как «A8»). Оно само запечатано в «пупырку», а аккумулятор и USB приёмник (частота работы = 2.4ГГц) находятся за съемной пластиковой крышкой. Открыв её можно понять, что корпус и плата делались универсальными (для конфигурации «B8»): под обычные батарейки (2xAAA) и аккумулятор (BL–5C, либо несъемный). Полагаю, что простым допаиванием контактных площадок можно сменить тип источника питания, но это не точно.

Клавиатура полноформатная, без подсветки, с дополнительными функциями и кнопками быстрого запуска. Присутствуют:

• «vol+»/«vol-» громкости;
• «mute» приглушение звука;
• «prev»/«next» переключение треков;
• воспроизведение/пауза;
• запуск плеера, почтового клиента, поиска, браузера;
• две пары (основная+дублирование слева) софт–клавиш тачпада;
• кнопка «Fn».

Сами кнопки резиновые, с русской и английской раскладкой, но очень маленькие, что осложняет набор текстов. С другой стороны, эта клава не предназначена для работы с офисом.

Тачпад тоже не прост. Нажатия на нижние левую и правую части вызывает третье дублирование софт клавиш, а самая правая вертикальная грань и движение двумя пальцами верх–вниз играет роль колеса мышки, при прокручивании (то есть, скролирует окно программ).

Схемотехника

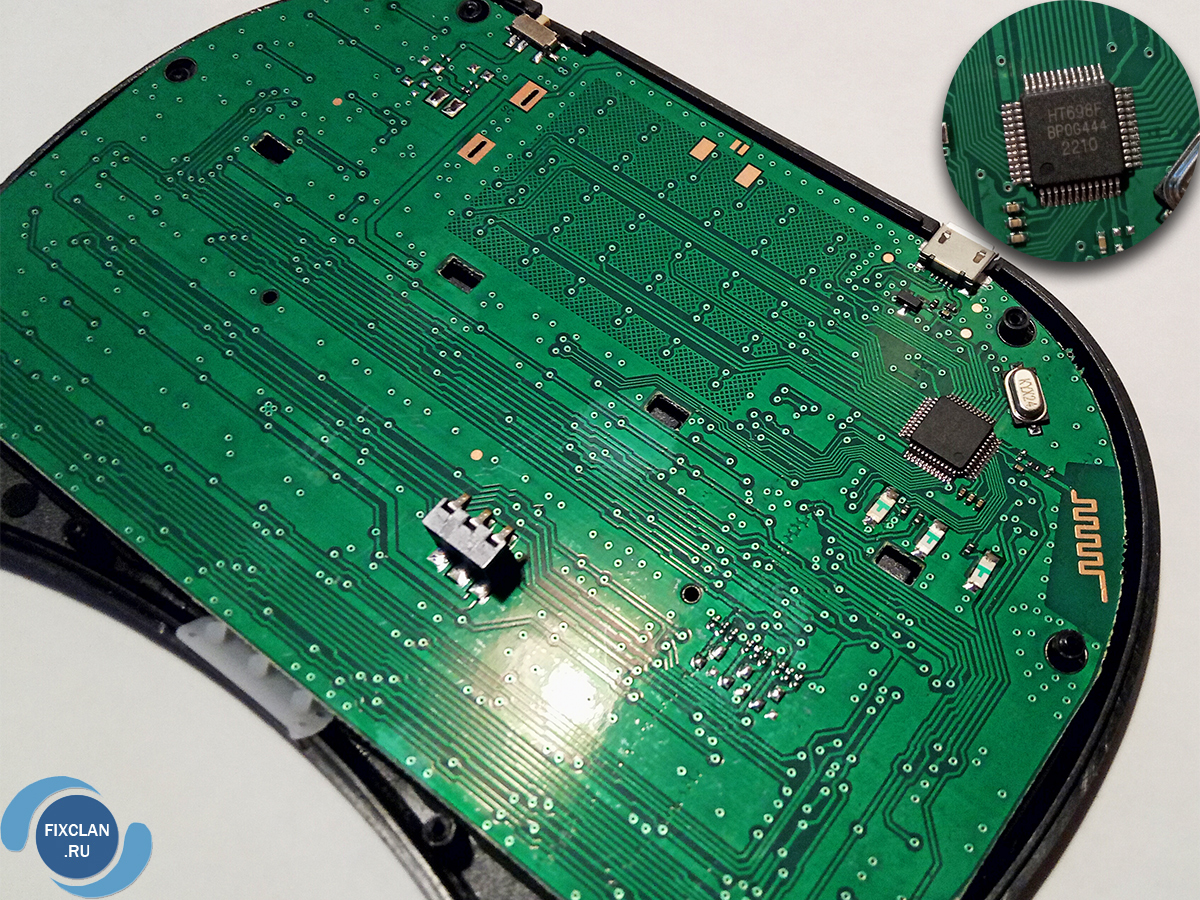

Не сдержался и разобрал «Mini Keyboard». Деталей на плате немного, главной из которых является микросхема HT698F BP0G444. Информацию о ней найти неудалось, но, по всей видимости, это система на чипе, совмещающая контроллер клавиатуры+тачпада, микропроцессор, Bluetooth передатчик.

Зарядка аккумулятора происходит через microUSB разъем. Судя по весу, его ёмкость не превышает 300-500mA. Надпись на батарейном отсеке «Input.5V⎓300mA max. Operating Voltage. 3,3V» прямо намекает на отсутствие полноценной цепи заряда, и весь ток от блока питания подается (практически) напрямую. Это же подтверждает мою догадку по ёмкости, так как производители таких гаджетов редко ставят соотношение заряда/емкость выше 1/1.

Если есть microUSB, значит надо попробовать подключить клавиатуру к компьютеру через кабель. К сожалению, она не становится проводной и не опознается в операционной системе (ID равно 0). Полагаю, что вместо «D+» и «D-» разведены «Rx» и «Tx» для программирования клавы, но это (опять) не точно.

Впечатления от работы

При работе от компьютера, в «Windows», клавиатура изредка теряет связь, из-за чего приходится переподключать «донгл». Никакие отключения «засыпания» портов, переключения на повышенную производительность не помогают. На «Android»-приставке все работает стабильно. Явного конфликта с Wi–Fi не заметил, хотя на компьютере периодически падает сигнал приема, но потом восстанавливается.

Большим недостатком для меня является расположение курсорных клавиш справа – это осложняет возможность использовать аксессуар в качестве геймпада. В остальном – приятный девайс, заслуживающий внимания. Главное подобрать к нему правильный блок питания, либо доработать цепь заряда.

UPD. На новогодние праздники клавиатура перестала принимать заряд и включаться. Оказалось, что контактная площадка для аккумулятора плохо припаяна, и она просто оторвалась.
