Сайты для построения радиосхем

2503

Иногда необходимо «набросать» схему, чтобы понять, или показать на страницах сайта, принцип работы устройства. Проще сделать это на обычном листе бумаги, но отсканированная и опубликованная копия будет выглядеть некрасиво. Выручают онлайн–сервисы. Вот некоторые из них.

EasyEDA, онлайн–инструмент построения схем и печатных плат

easyeda - схемы онлайн

Совет: Чтобы начать использовать EasyEDA потребуется регистрация. После неё, нажимаем «Новый проект», и переходим в EELib. Щелкаем на детали в левом меню, и ставим на страницу, собирая схему.

Для новичков управление покажется сложным, придётся к нему привыкать, а в симуляции работы нужно разбираться. В целом, EasyEDA мощный инструмент для разработки принципиальных схем, топологии печатных плат и их последующего заказа.

Circuit Simulator – симулятор электрической цепи от Paul Falstad

схемы онлайн

Совет: Чтобы правильно соединять элементы на странице, используйте провод, нажав на кнопку «W».

Довольно простой, во всех смыслах, инструмент построения электрической цепи. Он понравится начинающим радиолюбителям, и в большей степени из-за визуализации протекающего тока в любой части схемы.

Scheme–it, от Digi–Key electronics

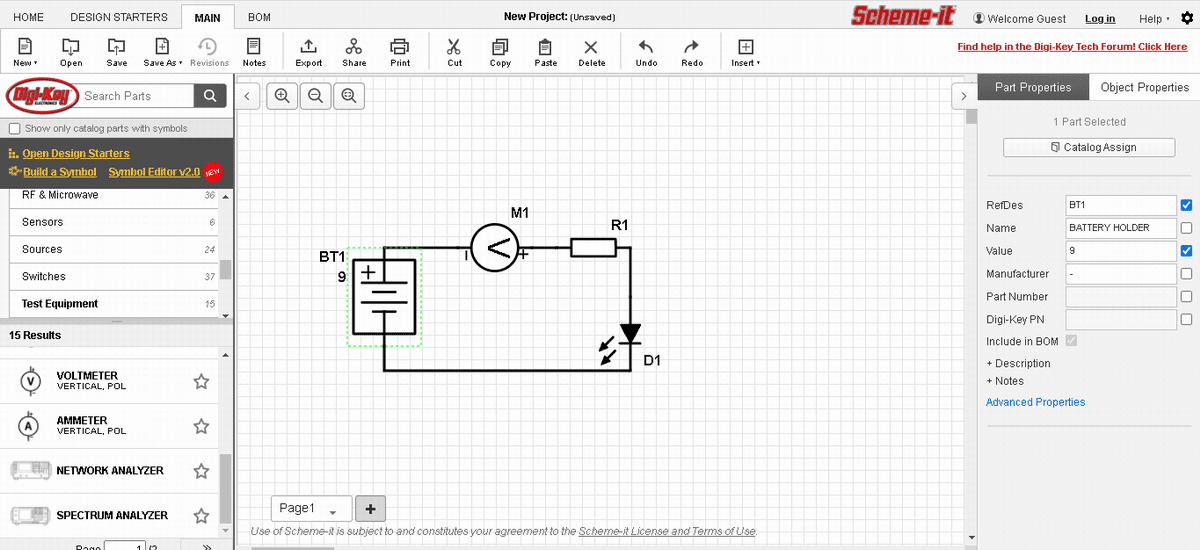

конструктор схем sheme-it

Интересно: другой сервис PartSim является копией Scheme–it.

Scheme–it любопытный инструмент для рисования диаграмм, блок–схем, и электрических схем. Всем элементам конструкции можно присваивать готовые спецификации реальных деталей, которые впоследствии можно заказать. Единственным недостатком можно считать отсутствие симуляции работы схемы, во всяком случае, я такой режим работы не нашел.

Circuit–Lab

конструктор схем

Совет: чтобы запустить симуляцию, установите в схему заземление.

Простой онлайн–конструктор электрических схем. Чем–то схожий с Circuit Simulator, только не такой зрелищный. Хорошо подойдёт для начинающих радиолюбителей, быстрого и красивого наброска части цепи, чтобы потом выгрузить её картинкой PNG, PDF или SVG.

Есть ещё несколько других сервисов, но они, в основном, платные, либо требуют установки на компьютер.
