TP4056: доработка радиоприёмника на аккумуляторе

Недавно я стал обладателем радиоприёмника Aceline AR-210, который приобрёл в магазине DNS по специальной цене — всего за 360 рублей. Это предложение было слишком выгодным, чтобы его упустить.

Оглавление:

• О приёмнике Aceline
• Доработка с помощью TP4056

О приёмнике

Комплектация стандартная:

• Само радио FM диапазона (88-108 МГц)+ MP3
• Аккумулятор HYD (BL-5C)
• Коробка
• Инструкция
• Коробин с веревочкой для переноски
• И шнур питания

Меня всегда интересовало, почему больше не включают блок питания в комплект. Хотя все устройства работают от стандартного напряжения в 5 вольт, но у каждого из них своя потребляемая мощность, и не всякий источник питания может подойти. Возможно, это сделано для снижения стоимости — другого объяснения у меня нет. Кстати, тут его тоже нет.

Как мы раньше обходились без фонарика? Наверное, было не очень удобно. Но теперь он есть практически в каждом устройстве, которое мы используем в повседневной жизни.

Световое пятно от четырёх светодиодов встроенного в радиоприёмник фонарика, конечно, не очень чёткое, но яркое.

Удивительно, но производители до сих пор комплектуют технику аккумуляторами BL-5C — верно, теми самыми — из телефонов Nokia. В моем случае вместо емкости 1000 mAh было предложено довольствоваться 480 mAh, из них (вполне вероятно) реальных 250–300, и которых хватает на 10 часов работы устройства.

В целом, это типичный «китай» (по качеству), и произведен он по заказу ООО «Атлас», адрес которого очень подозрительно совпадает с адресом DEXP/DNS. Убедиться можно, заглянув в инструкции товаров этих брендов.

Пришло время погрузиться в мир инженерного искусства Китая.

Доработка приёмника

Количество компонентов, сборка, пластик — всё указывает на то, что устройство бюджетное. Но меня огорчило не это, а диод на плате с маркировкой SS14.

Насколько я понимаю, это диод Шоттки, который часто используют производители недорогих устройств (обычно NONAME). Он установлен на входе разъёма miniUSB и прозванивается напрямую к аккумулятору. Это плохо.

Я не мог ждать, пока аккумулятор раздуется или зарядное устройство сгорит, поэтому купил отдельный зарядный модуль TP4056 (точнее, сейчас его уже выпускают под названием TC4056, но это одно и то же).

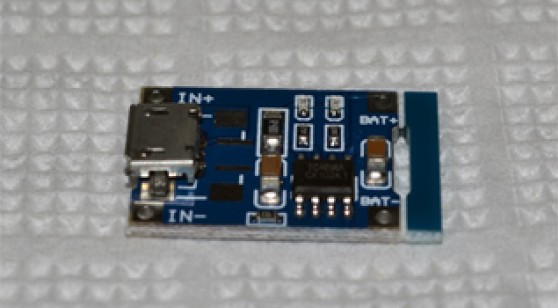

TP4056 — это уже собранная печатная плата с установленными компонентами, которая используется для корректной зарядки литий-ионных аккумуляторов.

Лучшей идеи, чем убрать одну из лампочек и встроить туда модуль, я не нашел: так видна индикация заряда, а проводов нужно всего два.

Протянул их от контактов уже выпаянного SS14: с разъема заряда — до входа, а выход — на оставшийся контакт от диода.

Чтобы всё поместилось, пришлось уменьшить размер пластикового отражателя примерно на 2 миллиметра.

В собранном виде выглядит хорошо. Планирую приобрести небольшой отражатель, чтобы сделать индикацию более равномерной и скрыть внутренние компоненты TP4056.

Вот такое получилось «рукоблудие». :)
