Радиоприемник GOLON RX-662Q: не работают кнопки

Примерно года 3 назад приобрел радиоприёмник с USB-SD-MP3 функциями, для жены на работу, чтобы он развеял тишину и добавил немного позитива в ежедневную рутину. Брал с рук, через популярный сайт объявлений, за 600 рублей. В комплекте: только само устройство, блок питания на 5 вольт/1.5 Ампера от телефона Texet и шнуром со штекерами mini-USB<->USB.

Со временем клавиши громкости стали нажиматься хуже и через раз - приходилось давить с усилием. Чтобы перейти на дистанционное управление надо найти аналогичный совместимый пульт, что вряд ли бы увенчалось успехом (он типично китайский, от старых mp3-колонок, но частоты у всех разные).

И вот недавно выделил на него время, в надежде, что после прочистки вернется былая легкость нажатий.

Вообще, изначально этот GOLON мне показался странным: заглушенное отверстие под сетевой шнур, не ровные края в корпусе под зарядку и её индикацию, да внутри что-то болтается. Так после разбора всё встало на свои места. Оказывается, до меня внутри уже были мастера-умельцы и переделали систему питания радиоприемником.

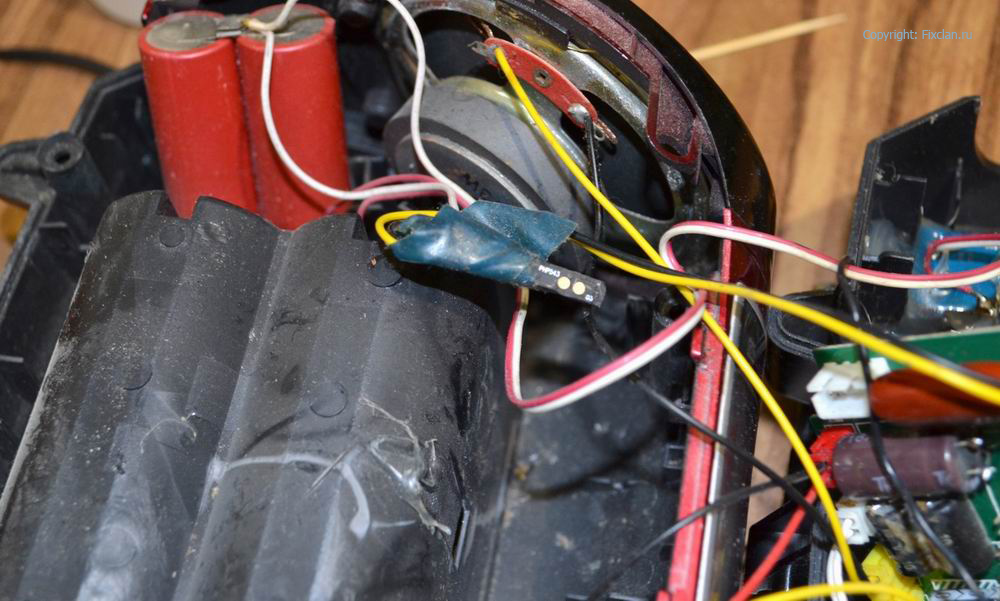

Вместо квадратной банки был впаян тандем из двух 18650, с подпаянной к ним платой защиты, предположительно от аккумулятора Nokia.Заряжаются они от отдельной схемы.

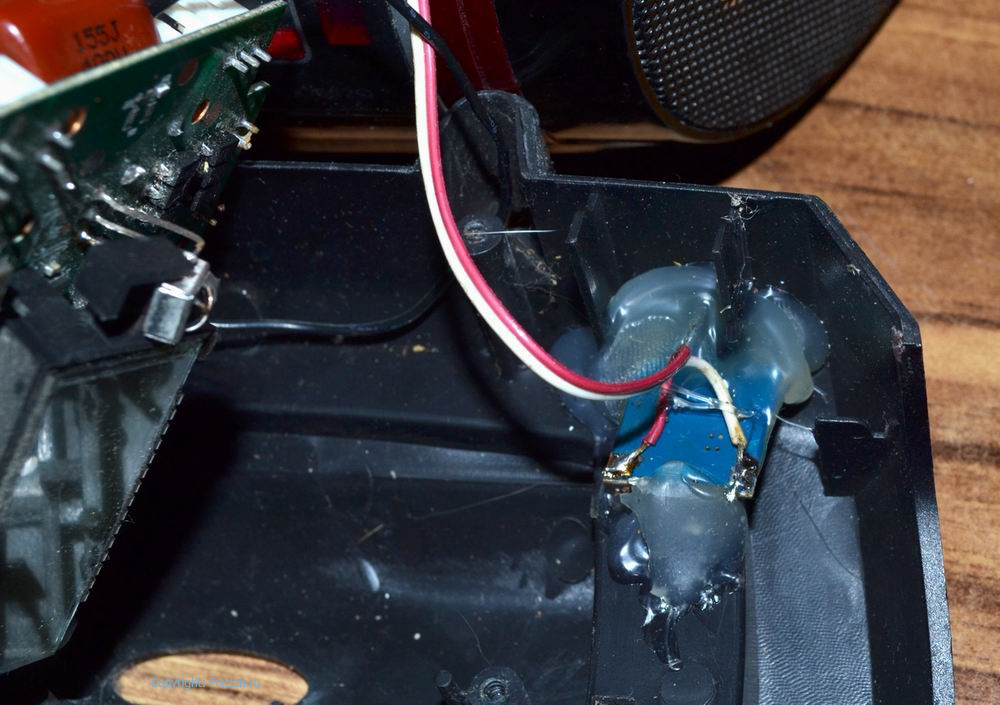

Модуль заряда типичный TP4056 или его аналога, купленный в Китае. К нему вопросов нет, они довольно не плохие. Только в данном экземпляре, скорее всего, выставлен ток менее 1 А, так как время до полного заполнения емкости превышает 5 часов.

Сетевого трансформатора не обнаружил - вероятно, он выгорел, и его решили убрать.

А вообще, молодцы! Додумались же сварганить такое, да ещё наковырять плату защиты АКБ.

Вернусь к кнопкам. После прочистки и просушки клавиатура полностью отказалась функционировать. Прозвонка мультиметром ничего не дала: короткого замыкания в них нет, утечек нет, резисторы на плате управления соответствуют номиналам, три провода (в которые объединена матрица клавиатуры) не в обрыве, дорожки на плате и пистоны, переводящие дорожки на другую сторону платы - целые.

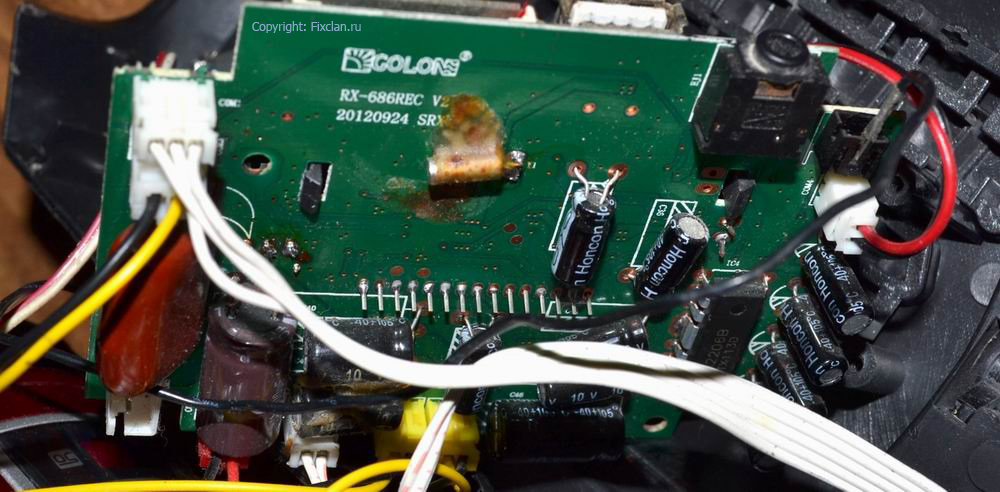

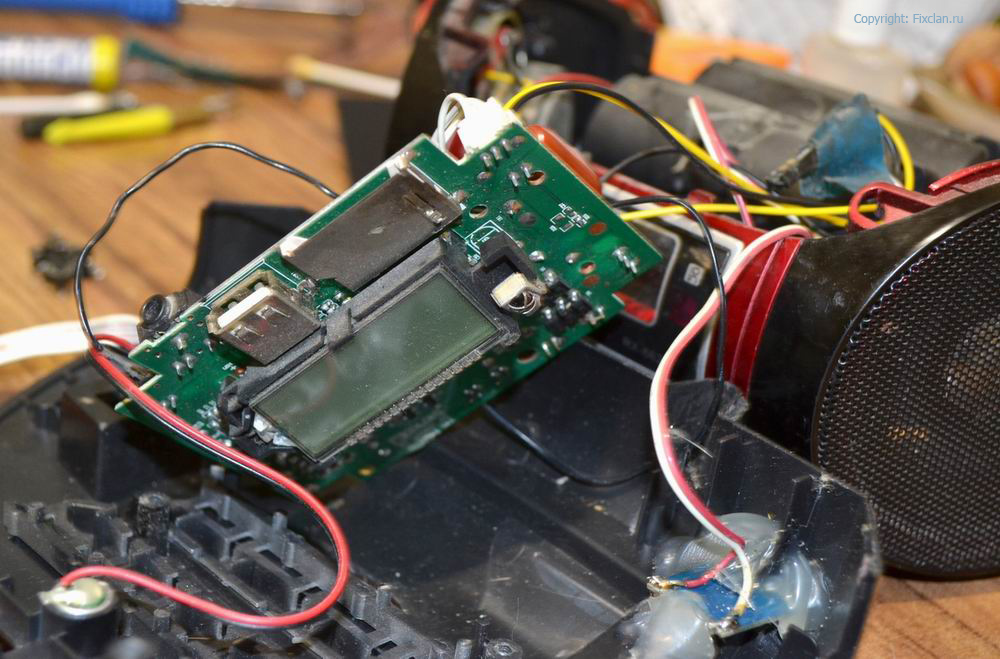

Оставалось грешить только на процессор, либо дорожки до него, но инженеры «поднебесной» решили запихать его под дисплей.

Настроение падало со скоростью «восходящего солнца над рисовыми плантациями Китая».

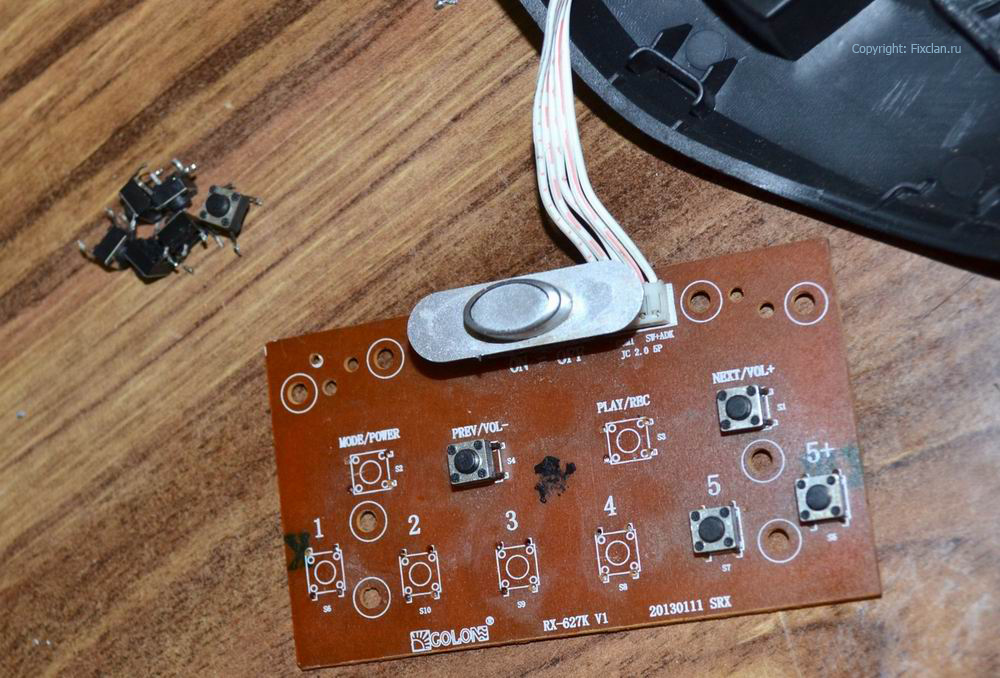

Что-то меня дернуло, для уверенности, попробовать повыдергивать кнопки с платы управления, оставив только громкость.

На 6 или 7ой клавише случайно щелкнул тумблером... радио «замурчало» и резко переключилось на другую волну. Прислушался. Щелкнул на переключение канала (совмещен с громкостью)... «Ура! Работает!»

Подправил свою отчаянную пайку. Но кнопки возвращать не стал, так как позже закажу новые.

Как я понимаю, в одну из них попала грязь или вода, из-за чего началась коррозия между контактами. От постоянного напряжения прозвонки мультиметра это паразитное сопротивление не проявилось, а вот при генерации опроса клавиатуры процессором возникает эффект зажатой клавиши.

Собрал приемник уже в приподнятом настроении.

P.S. Время обновить статью.

При нажатии на увеличение громкости отключается радиоприемник? Дело в одной из кнопок на плате управления. В моём случае, это был Mode. Пришлось менять все кнопки.

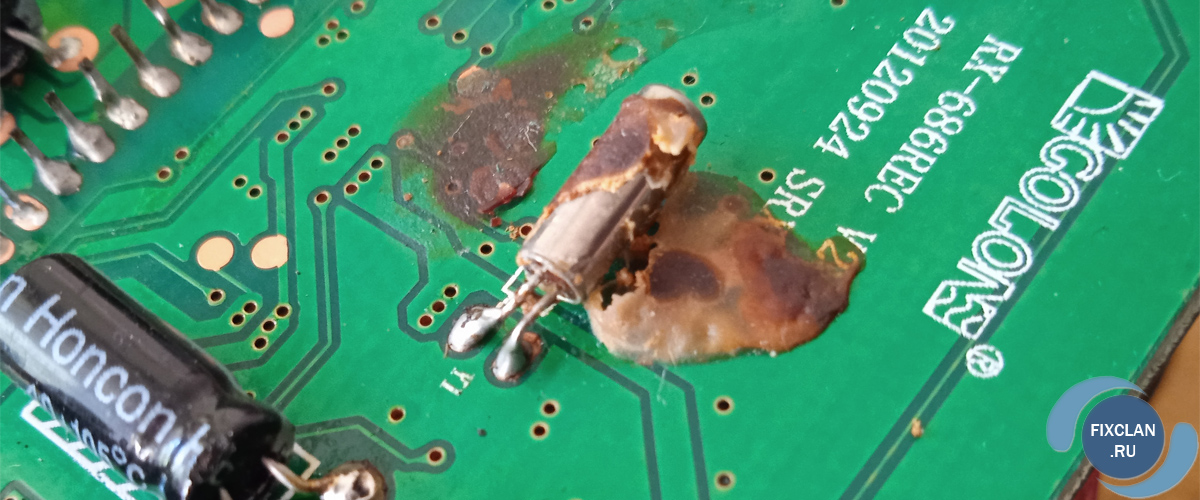

Следующей неисправностью проявилось зависание. Оказывается клей, который залит поверх кварца, свернулся и скрутил ножки детали, отчего она работала некорректно.

Приемник перестал включаться? Проверяйте трансформатор, тумблер на плате управления, и ведущие к ней провода.
