На чем сэкономили в дешевой Wi-Fi V380 камере?

Приобрел Wi-Fi камеру видеонаблюдения по самой доступной цене, которая полностью совместима с V380 и обошлась мне всего в 714 рублей.

Первый взгляд

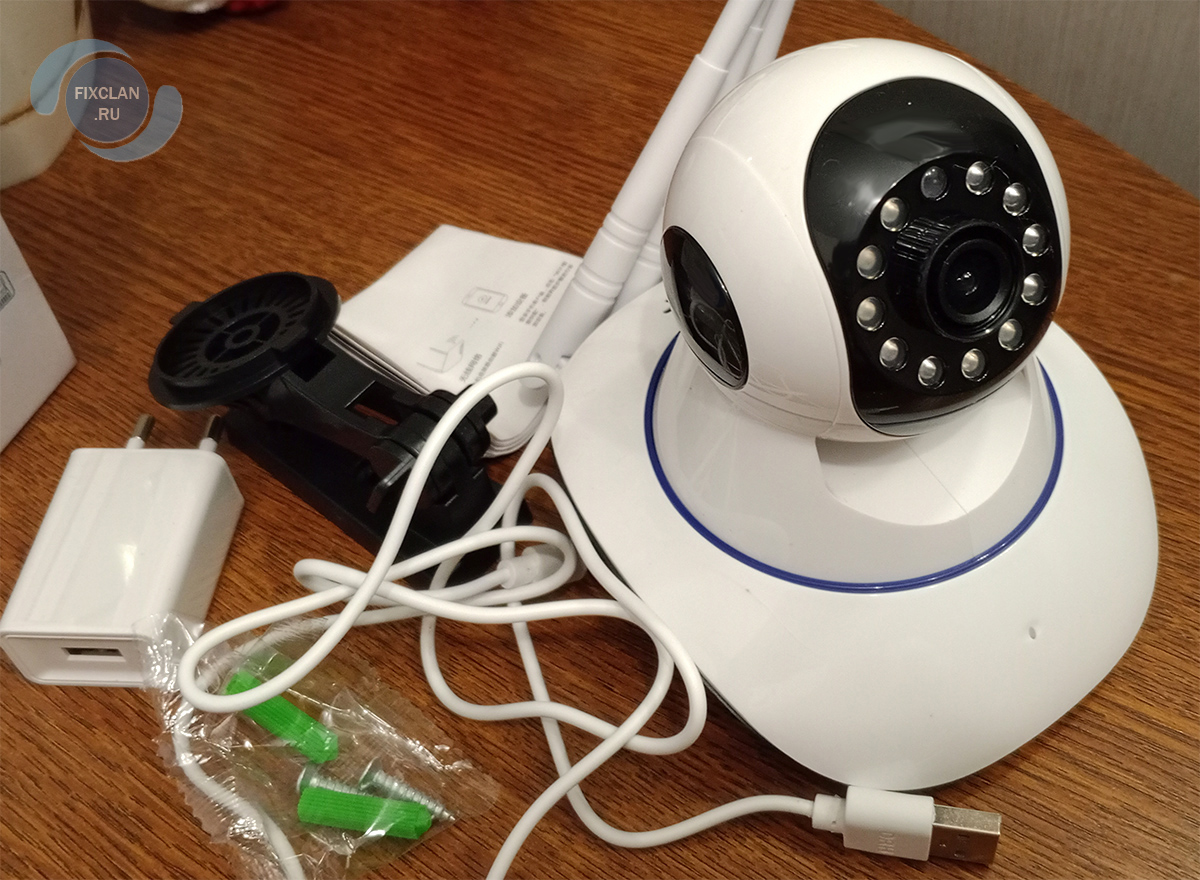

В комплект входят: камера, блок питания, кабель, кронштейн и набор дюбелей. Также прилагается инструкция (к сожалению, только на английском и китайском языке) и коробка. Устройство изготовлено на контрактной фабрике, поэтому информация о бренде отсутствует, указан лишь производитель — Китай.

Пластиковый корпус камеры вызывает только положительные эмоции — он прочный и качественный. На широкой подставке предусмотрено несколько отверстий, предназначенных, вероятно, для микрофона и системы охлаждения внутренних компонентов. Все необходимые разъёмы — порт подключения блока питания, LAN-кабель и кнопка сброса — удобно расположены на задней панели, под защитным козырьком.

Вращающаяся ножка купола визуально отделена от подставки синим обрамлением, придавая солидность. На самом куполе находятся объектив, светодиоды подсветки, датчик освещенности, перфорация динамика, и слот под microSD.

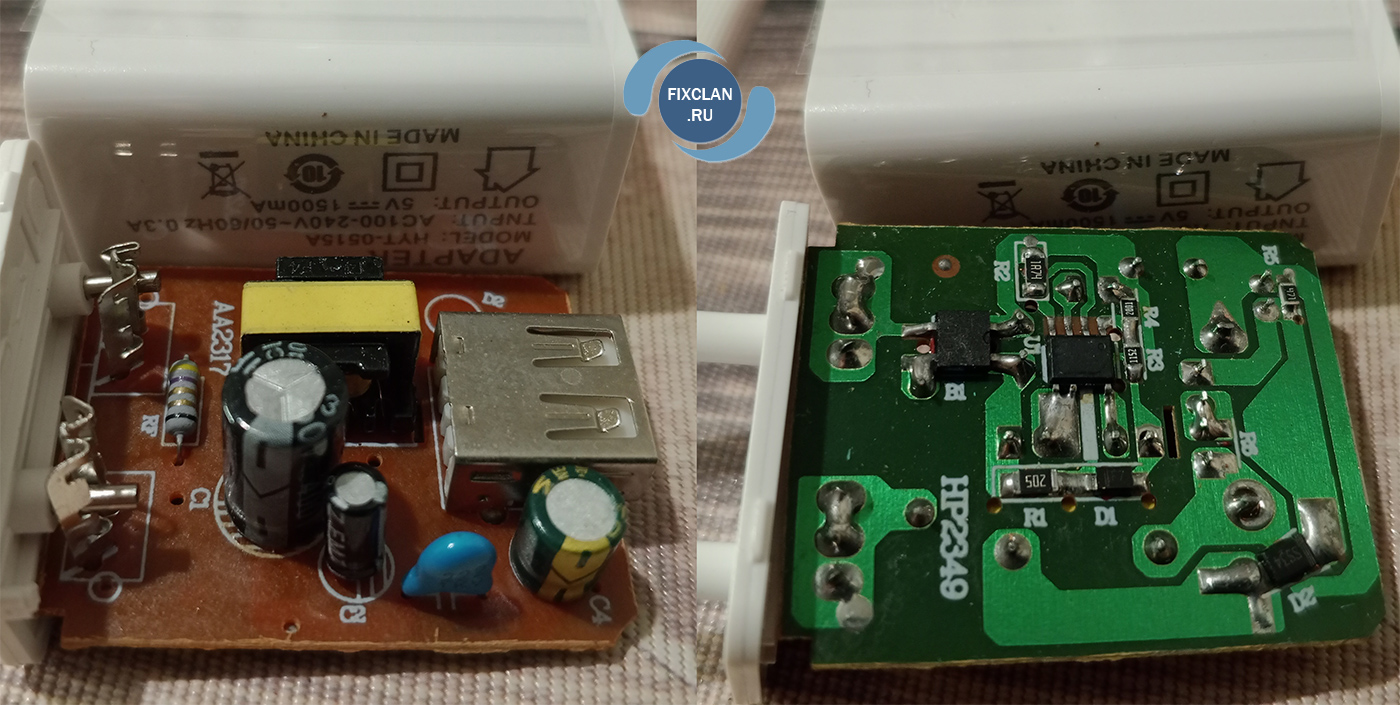

Перед подключением камеры к сети внимательно осмотрел комплектный блок питания. Он рассчитан на напряжение 5 вольт и максимальный ток 1,5 ампера. Не знаю, что меня побудило разобрать его, но не пожалел об этом решении. Внутри оказалась простая схема, похожая на самые дешёвые зарядные устройства. Единственное отличие — вместо транзистора 13001 использовалась микросхема широтно-импульсной модуляции (ШИМ) без обратной связи. Это не гарантирует стабильного напряжения и долговечности в процессе эксплуатации. Естественно, я не стал его использовать, а предпочёл фирменный аналог с аналогичными характеристиками.

Подключение Wi-Fi камеры видеонаблюдения V380

После подключения питания дожидаемся, когда камера произнесёт все записанные в неё «иностранные» фразы. И прежде чем запустить уже установленную на смартфоне программу V380 (у меня версия lite), необходимо подключиться к Wi-Fi точке доступа самой камеры. Её обозначение начинается с «MV...», а далее часто следует ID, совпадающий с тем, что указан на наклейке. Если соединение не устанавливается, рекомендуется выполнить сброс и повторить попытку. После успешного подключения можно запускать программу.

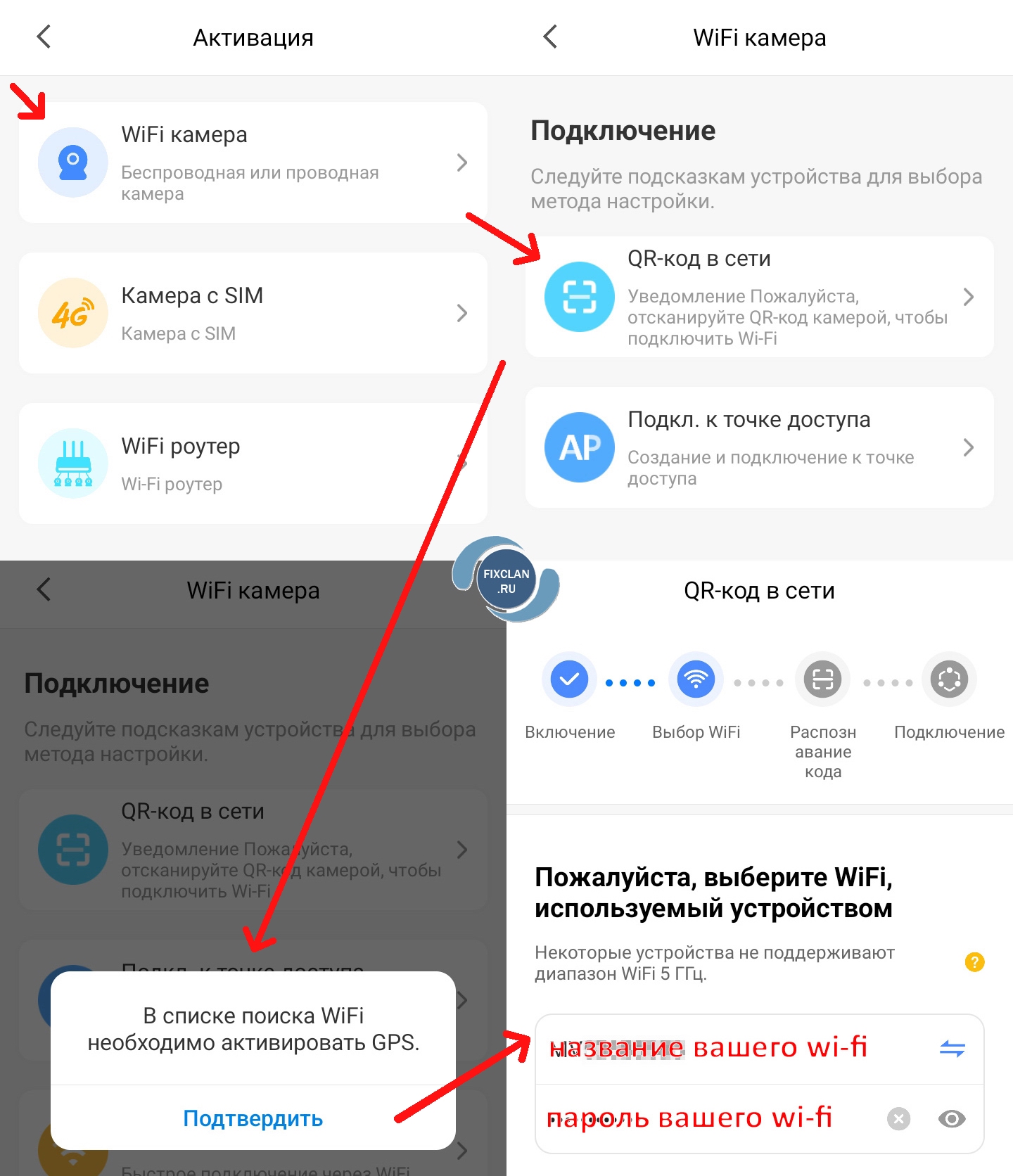

На главном экране жмем на иконку плюсика в правом верхнем углу и выбираем опцию «Wi-Fi камера». Затем переходим к разделу «QR-код в сети». Проверяем, что функция GPS активирована, и продолжаем процесс. В следующем окне вводим название вашей домашней Wi-Fi сети и пароль к ней, после чего нажимаем «Подтвердить».

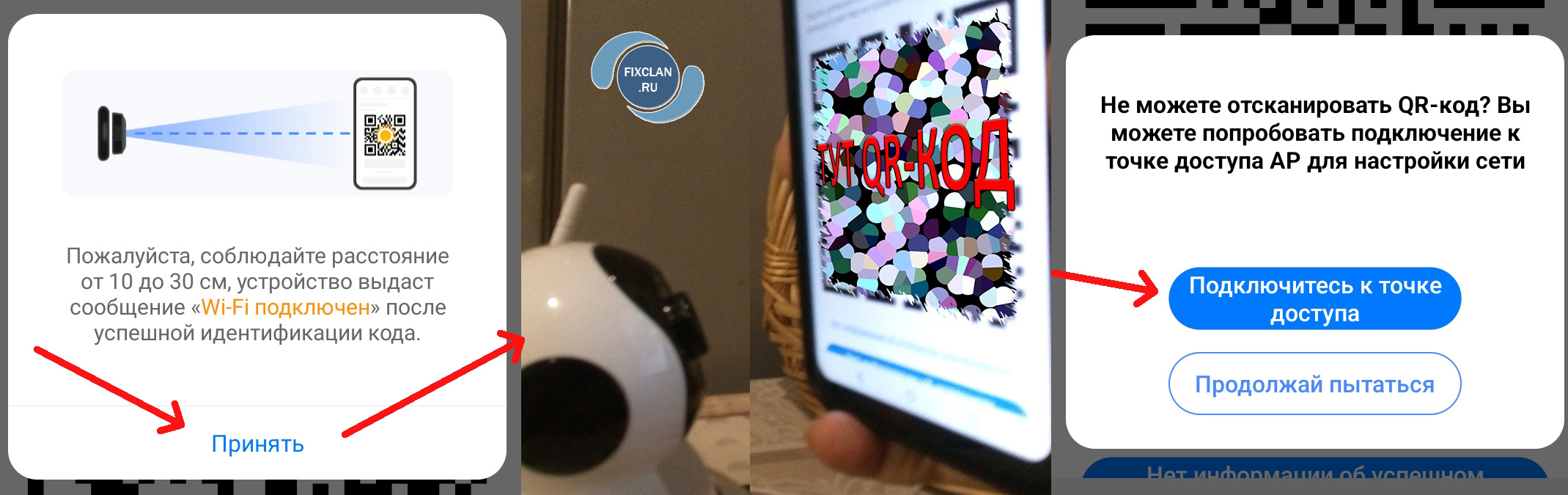

Подносим сгенерированный QR-код к объективу камеры, и она автоматически подключится к роутеру и настроится. Однако у меня это не получилось. После долгих попыток я решил подключиться к точке доступа, через одноименную кнопку. Перед этим важно убедиться, что смартфон не отключился от Wi-Fi сети камеры.

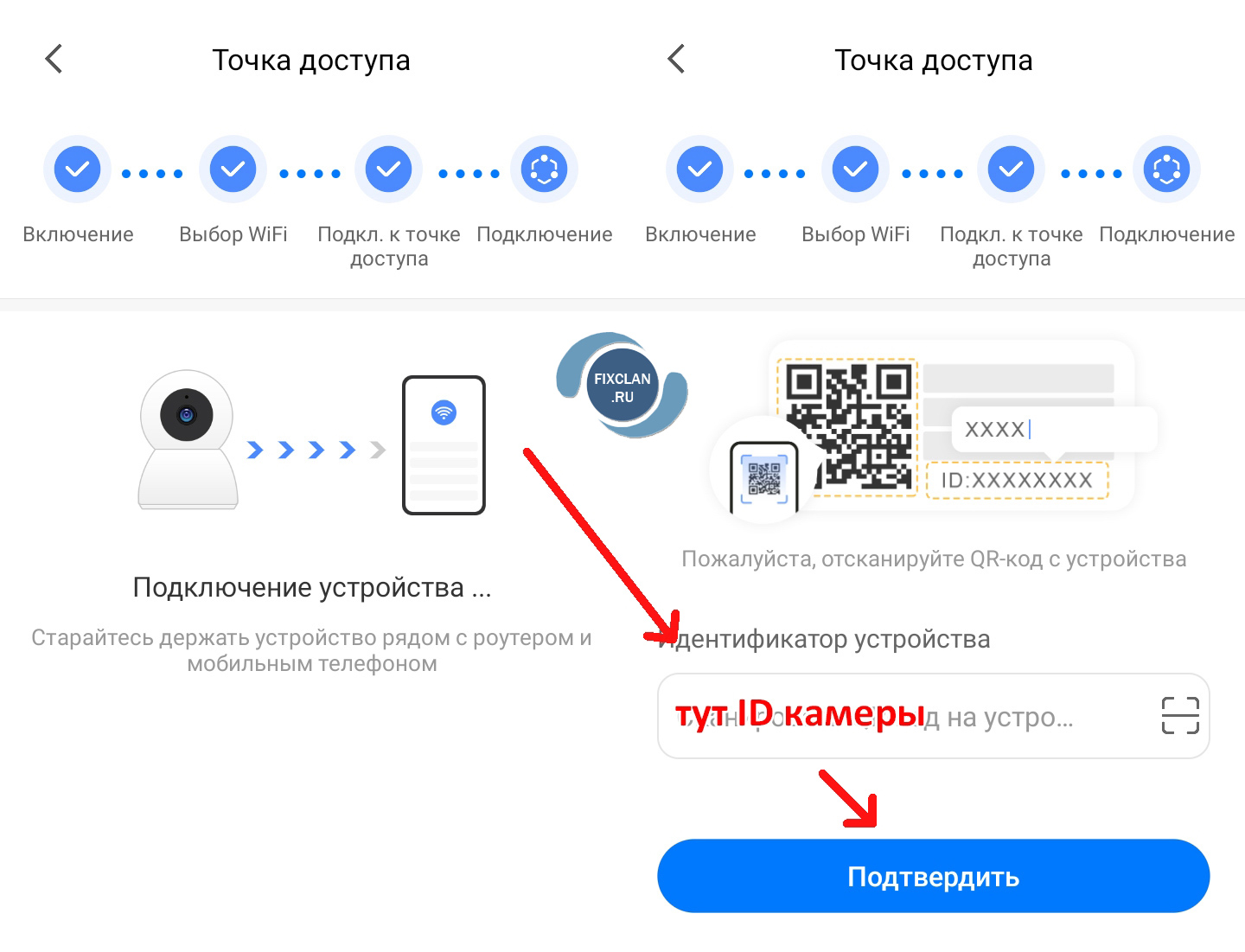

Дожидаемся, когда появится окно ввода ID камеры. Вводим его, и жмем кнопку «Подтвердить». Остается выбрать название устройства, либо пропустить этот шаг.

В очередной раз проверяем соединение смартфона с Wi-Fi точкой доступа камеры. Меня постоянно из нее «выбрасывало». Причем делало это так, что я даже не понимал, что его уже нет, отчего сыпались ошибки при настройке.

На следующем шаге программа переспросит о подключении к точке доступа Wi-Fi камеры (жмем «Перейти к соединению»), и попросит установить к ней пароль. Это обязательное условие для обеспечения безопасности и предотвращения несанкционированного доступа. Пароль следует запомнить для дальнейшего использования.

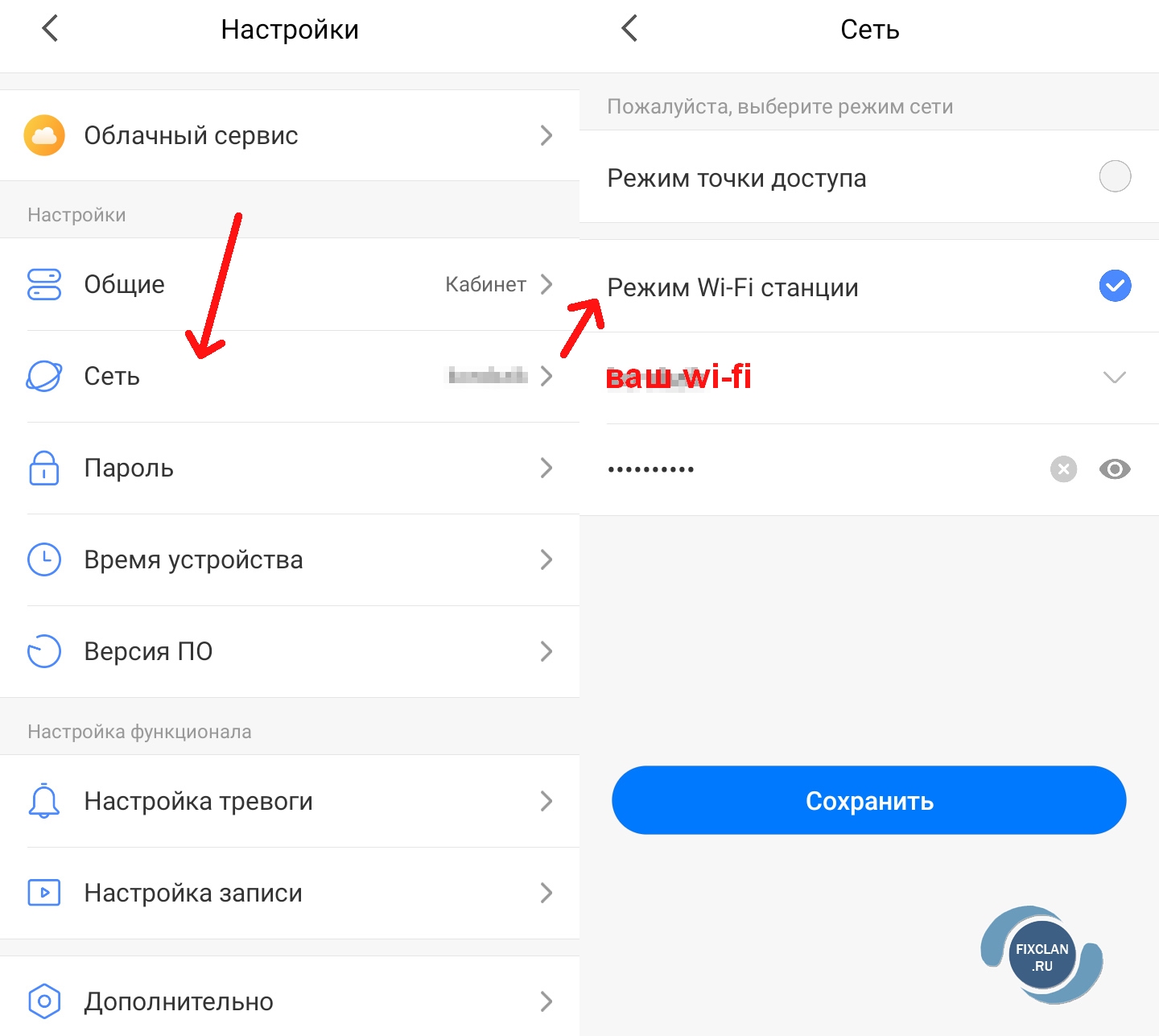

Для завершения настройки камеры необходимо перейти в раздел «Настройки» (значок шестерёнки под стоп-кадром онлайн–просмотра), далее в меню «Сеть». Переключаемся в «Режим Wi-Fi станции». Вводим пароль и логин от роутера, после чего сохраняем изменения. Всё. Камера перезагрузится, и точка доступа «MV...» исчезнет, и мы сможем любоваться собой через интернет.

Признаться, настройка не требует особых усилий, но постоянные сбои в соединении между камерой и смартфоном, а также загадочные проблемы с несканированием QR-кода, заставляют понервничать. Главное внимательность и терпение.

Пришло время опробовать видеонаблюдение в деле.

Отзыв о Wi-Fi камере видеонаблюдения V380

Первое, что можно заметить, уже на этапе работы с приложением, что функционал устройства ограничен по сравнению с моей предыдущей камерой V380 4G. В частности, отсутствуют такие важные настройки, как:

• настройка громкости (можно только выключить);
• настройка скорости PTZ (вращение);
• настройка освещения.

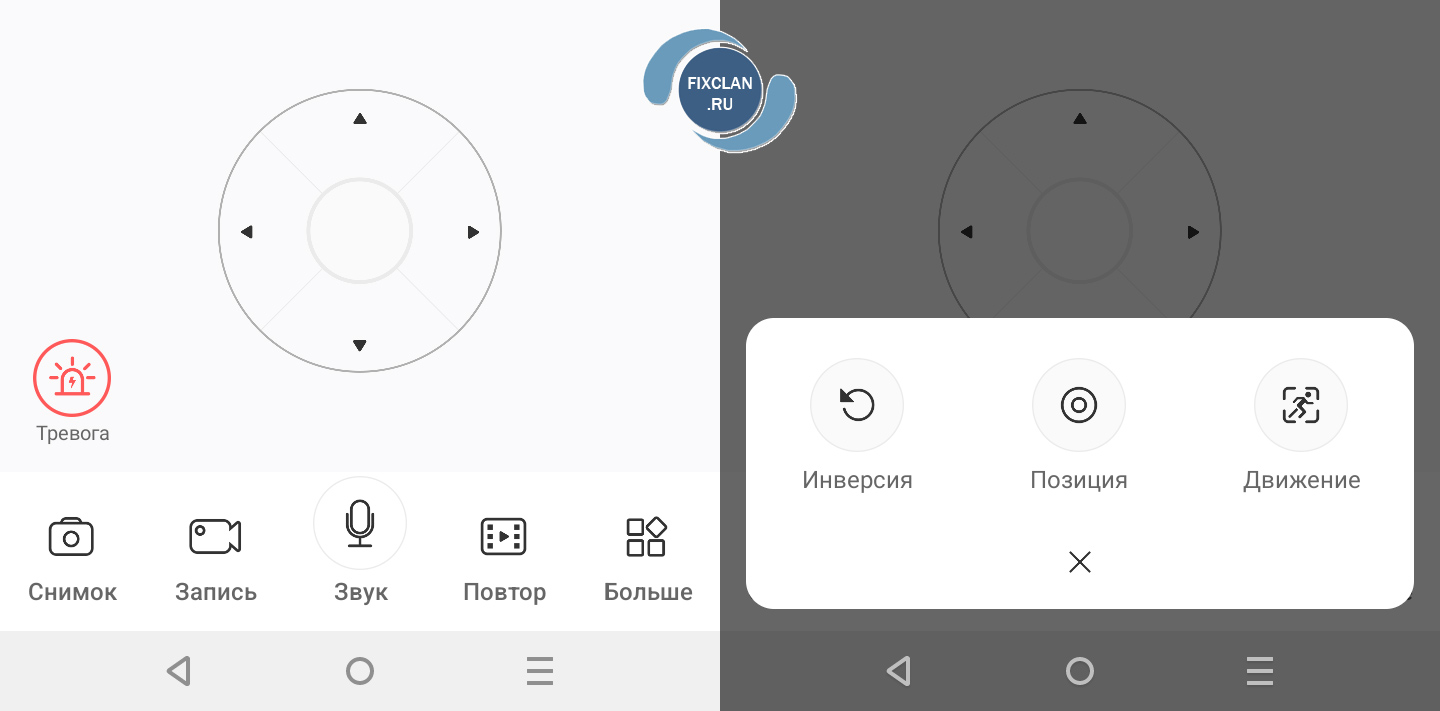

Другие некоторые функции остались только в меню онлайн-просмотра. Например «Автоотслеживание» – это «Движение» (в разделе «Больше»), и его можно только включить или выключить, а также зафиксировать объект наблюдения. В этом же разделе доступны настройки позиции и зоны отслеживания.

При тестировании заметил, что в режиме отслеживания «голова» с объективом резко поворачивается на слишком большой угол, из-за невозможности регулирования скорости PTZ, отчего камера может потерять движущийся объект из поля наблюдения. Чтобы её вернуть в исходное положение, надо заранее установить позицию, в настройках. После этого возврат происходит через 20–30 секунд.

Раз уж коснулись PTZ, то стоит отметить, что при ручном управлении возникает путаница между направлениями — левым и правым. Иногда это можно исправить переключением инверсии (поворот экрана), но не всегда. В целом ничего страшного и к этому можно привыкнуть.

Запись видео ведется в формате avi, только на 25 кадрах в секунду, при максимальном разрешении 1280x720.

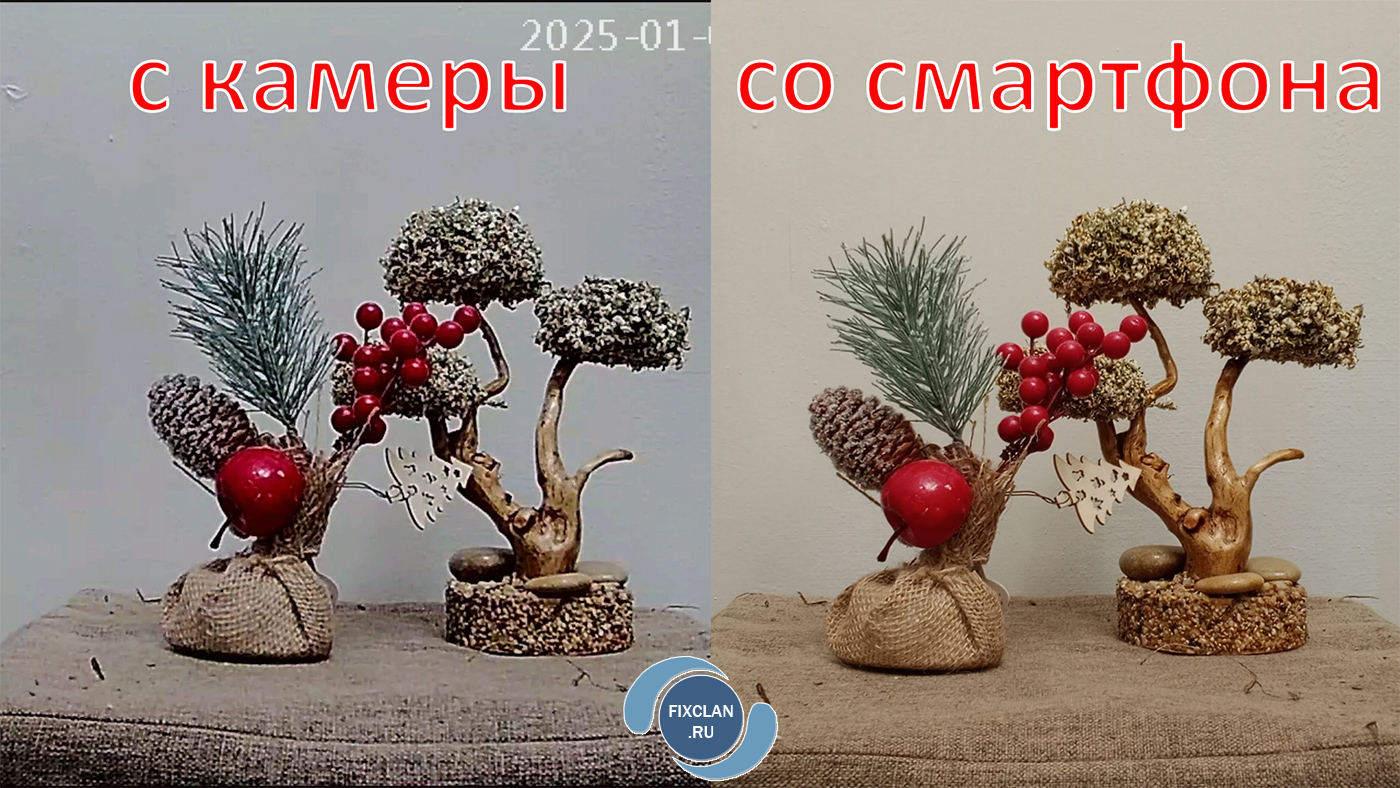

Скриншот, сделанный из приложения, имеет размеры 1920x1080, отчего можно предположить, что матрица объектива имеет разрешение в 2 Мп, но при детальном рассмотрении сделанного изображения и, сравнивая с фотографией, сделанной на смартфон, не покидает ощущение, что используется программная интерполяция.

Неприятная же особенность обнаруживается при быстрых движениях объектов перед камерой, причем умеренно быстрых. Если они не задерживаются в поле зрения объектива более 2 секунд, то тревога может не сработать, и уведомления в приложении не появятся. Поэтому такую камеру лучше закреплять под потолок, чтобы охватить обзор от стены до стены.

Что внутри Wi-Fi камеры V380?

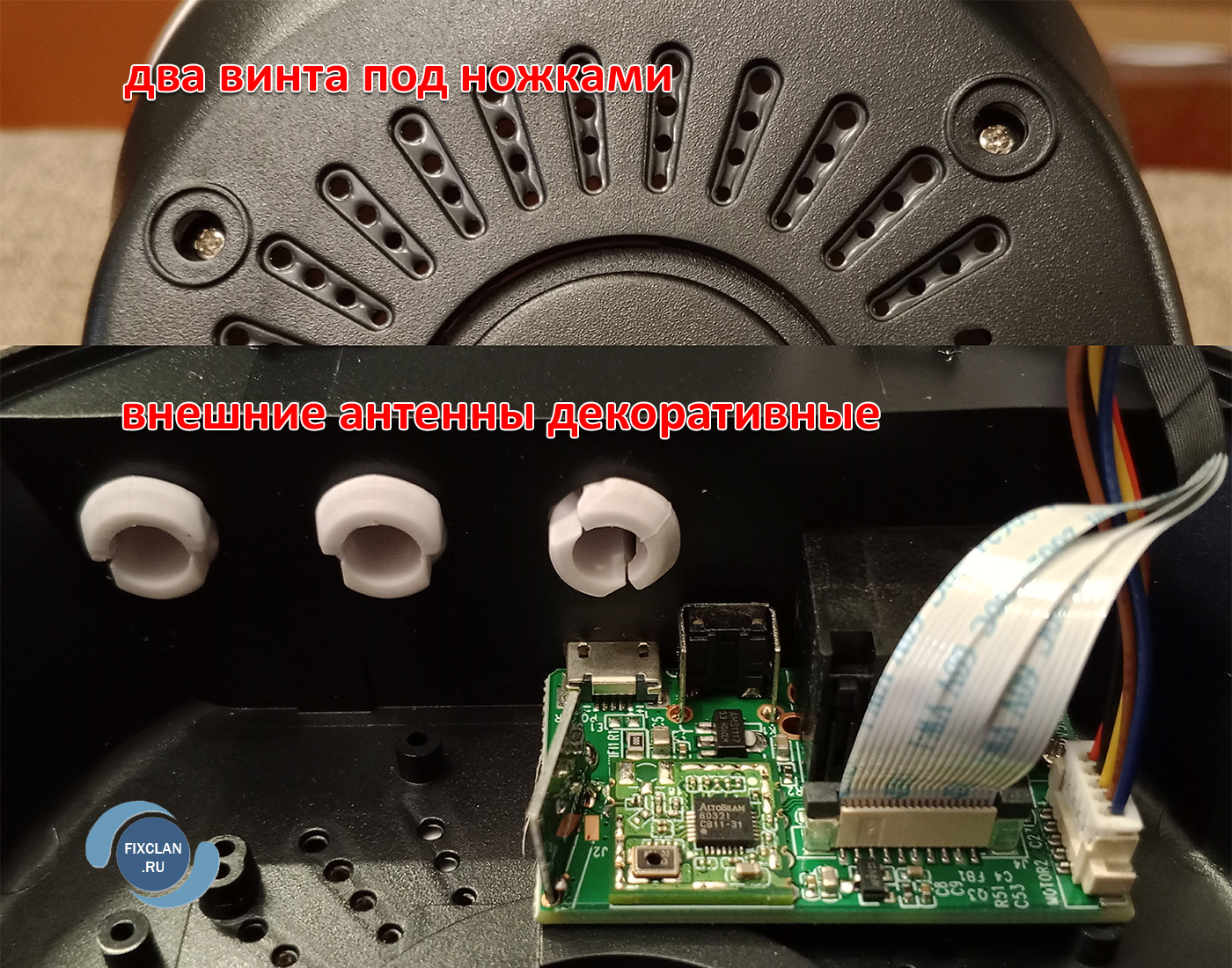

Разбор своей Wi-Fi камеры начал с подставки. Под двумя ножками спереди прячутся винты. Задняя часть фиксируется защелками, которые легко отстегнуть медиатором, либо пластиковой карточкой.

Внутри прячется небольшая плата с уже знакомыми нам разъемами microUSB (для подачи напряжения), RJ-45 (для LAN-кабеля) и кнопкой сброса. Помимо этого видим системный разъем со шлейфом и разъем питания с проводами, идущие к главной плате в куполе камеры. Среди микросхем можно опознать стабилизатор напряжения AMS1117 на 3,3 вольта и Wi-Fi модуль на основе AltoBeam 60321 (насколько понимаю, управление ей осуществляется по USB-шине, а рабочая частота только 2,4 ГГц). А вот на трех антеннах, выходящих из корпуса, сэкономили — муляжи. Никаких коаксиальных кабелей, идущих к ним, нет. Вся Wi-Fi антенна — это небольшая платка, припаянная перпендикулярно к другой. Естественно, такая реализация скажется на качестве сигнала не самым лучшим образом, если вы захотите установить камеру вне дома, вдалеке от роутера.

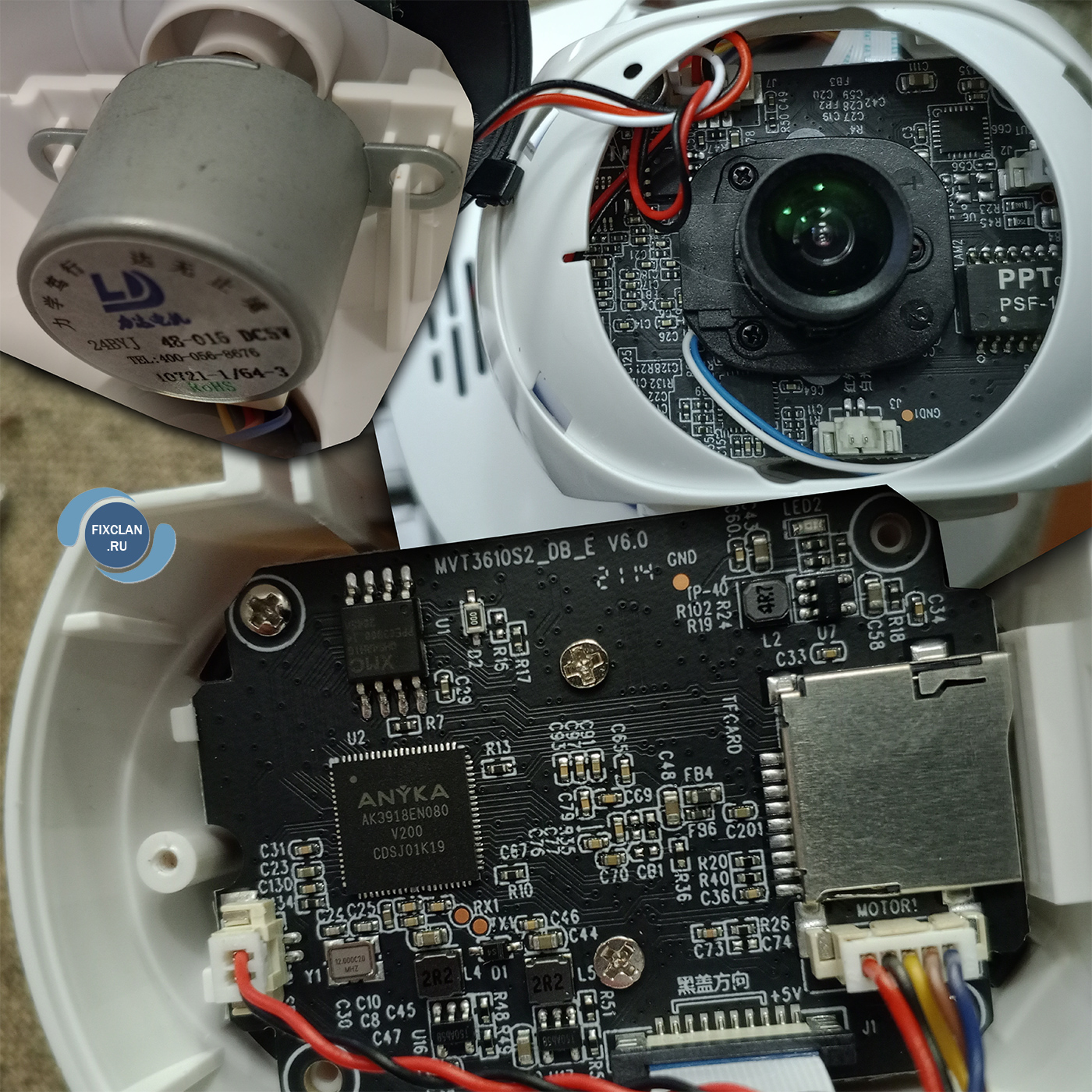

Переходим к куполу камеры. Разбирается она сложнее, но не намного: откручиваем единственный винт, поворачиваем купол объективом слегка вверх, под углом 45 градусов, и аккуратно раздвигаем половины корпуса со стороны винта, другую сторону половинок отщелкиваем медиатором, слегка раздвигаем боковины ножки вокруг которых вращается купол, и вынимаем половинку корпуса с объективом.

Про внутренности ничего плохого сказать не могу: пайка качественная, провода добротные, почти все маркировки микросхем читаемые. На плате пропечатано MVT3610S2_DB_E V6.0 – может кому пригодится. Добавить больше нечего.

Вывод

Самая дешевая Wi-Fi камера V380, которую мне удалось найти, показала себя достойно. Конечно, впечатление портит обман с антеннами, низкое разрешение матрицы объектива, плохой комплектный блок питания (который надо сразу заменить), и ограниченный функционал, но устройство работает по своему прямому назначению, в отличие от A9, о которой рассказывал ранее.

Из явных преимуществ можно отметить питание 5 вольт, руководствуясь которыми можно смастерить бесперебойное питание из powerbank и солнечной панели.
