DVD: простой ремонт блока питания

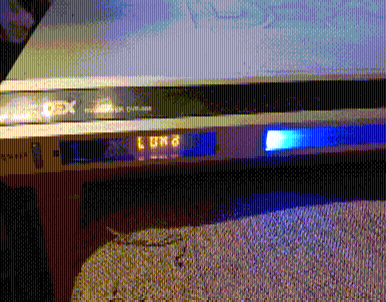

Попал в руки сломанный старый DVD-плеер. Он постоянно перезагружается. То выключается, то снова включается. Это может происходить каждую секунду: сразу после включения, или через некоторое время.

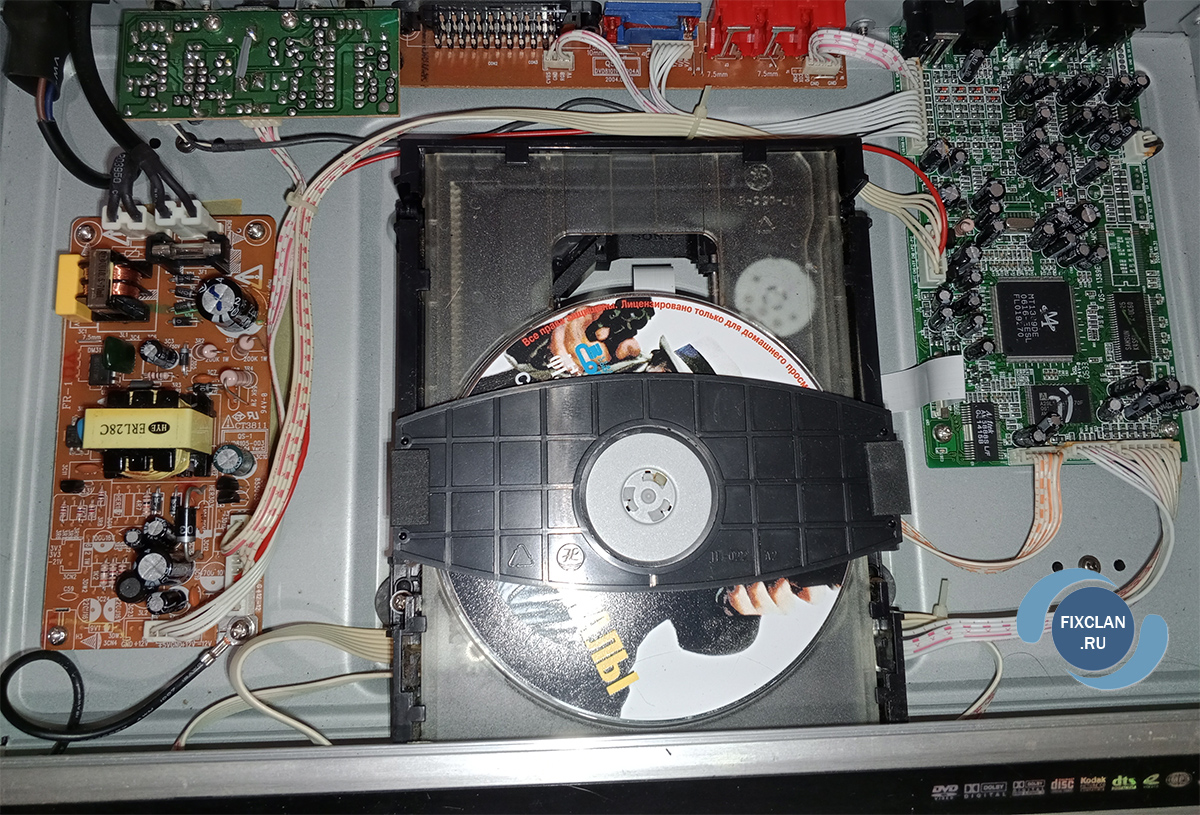

Первое и самое главное, что должно попасть под подозрение в неисправности, — это блок питания, а уже потом всё остальное. Разбираю плеер.

Внешний осмотр не выявил никаких проблем: нет подгоревших элементов, вздувшихся конденсаторов или других признаков неисправности. Однако для полной уверенности необходимо провести дополнительную диагностику с использованием тестера.

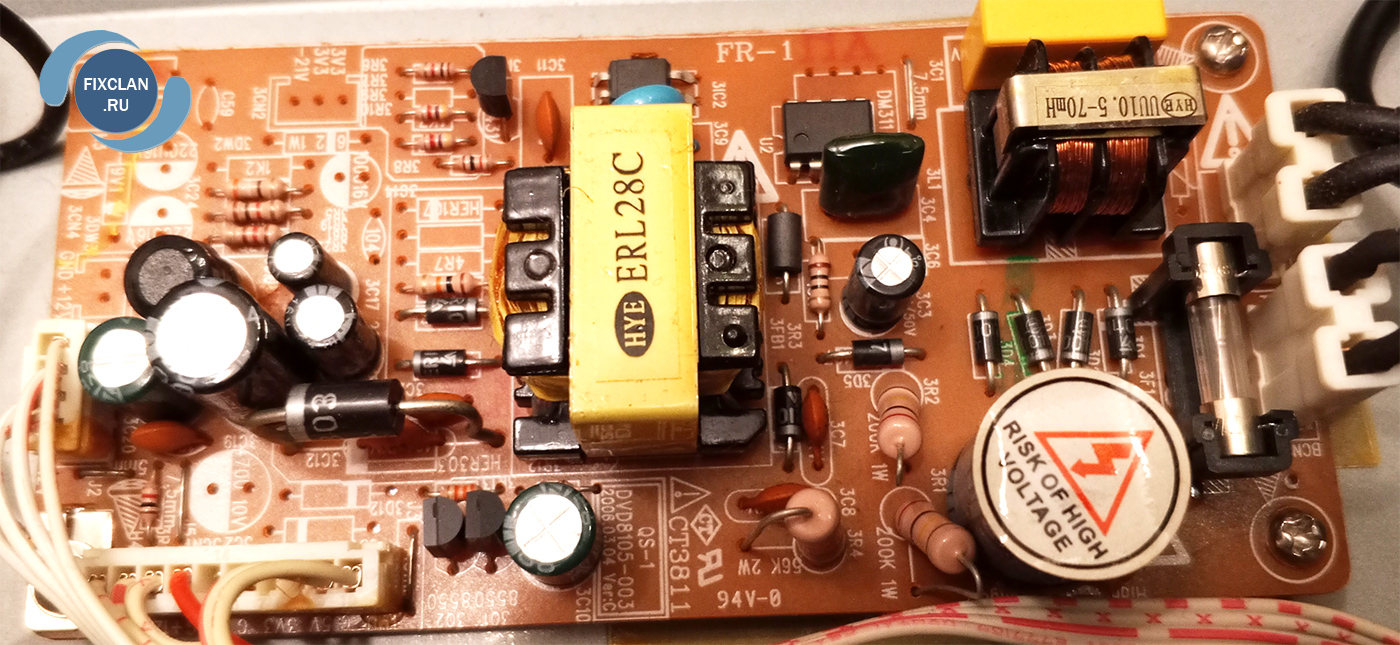

Удивительно, но в 2006 году (именно эта дата указана на плате) производители не экономили и устанавливали полноценный предохранитель (а не нулевой резистор), дроссель на выходе и фильтр высокочастотных помех. Это заслуживает уважения.

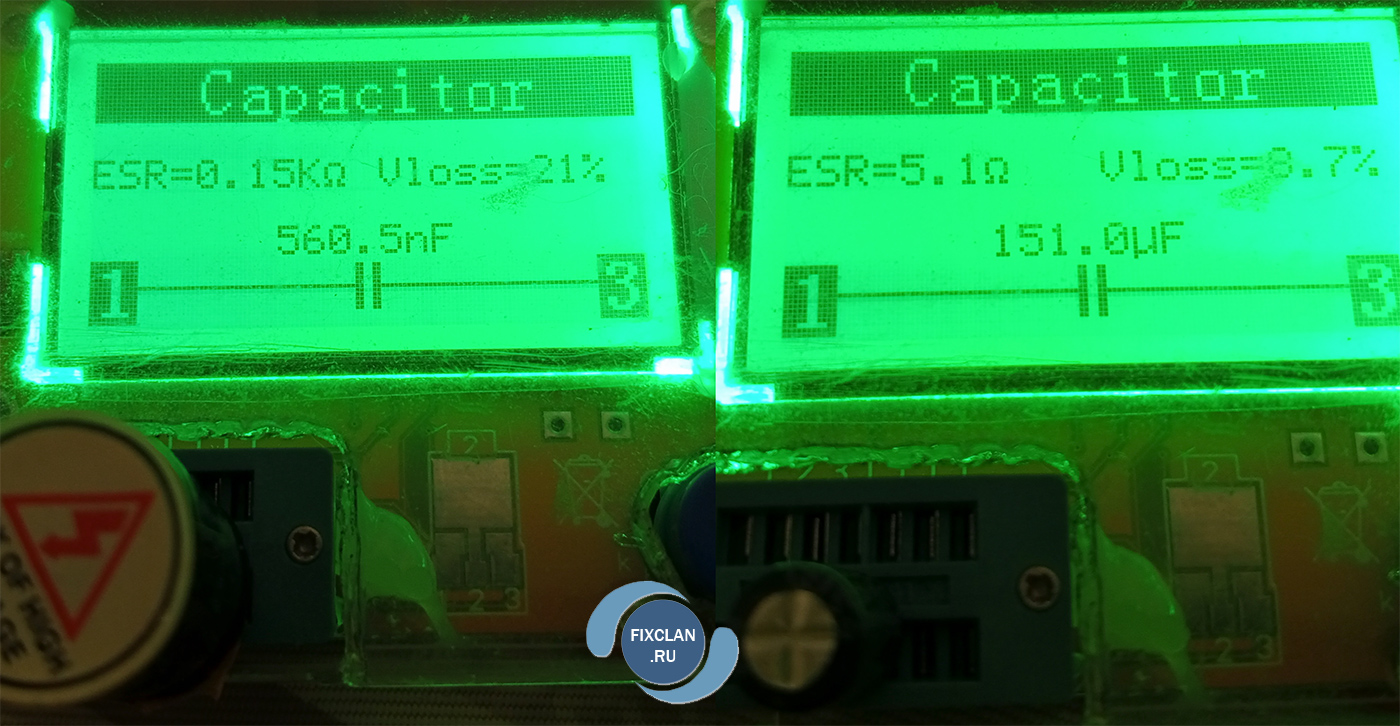

Изначально я был уверен, что проблема заключалась в самом ёмком конденсаторе на 2200 мкФ, но, к моему удивлению, он оказался в полном порядке. Однако, когда проверил высоковольтный конденсатор, то был шокирован его состоянием: высокий ESR, значительные потери и крайне низкая ёмкость. Эти показатели говорили о том, что деталь вышла из строя и требует немедленной замены.

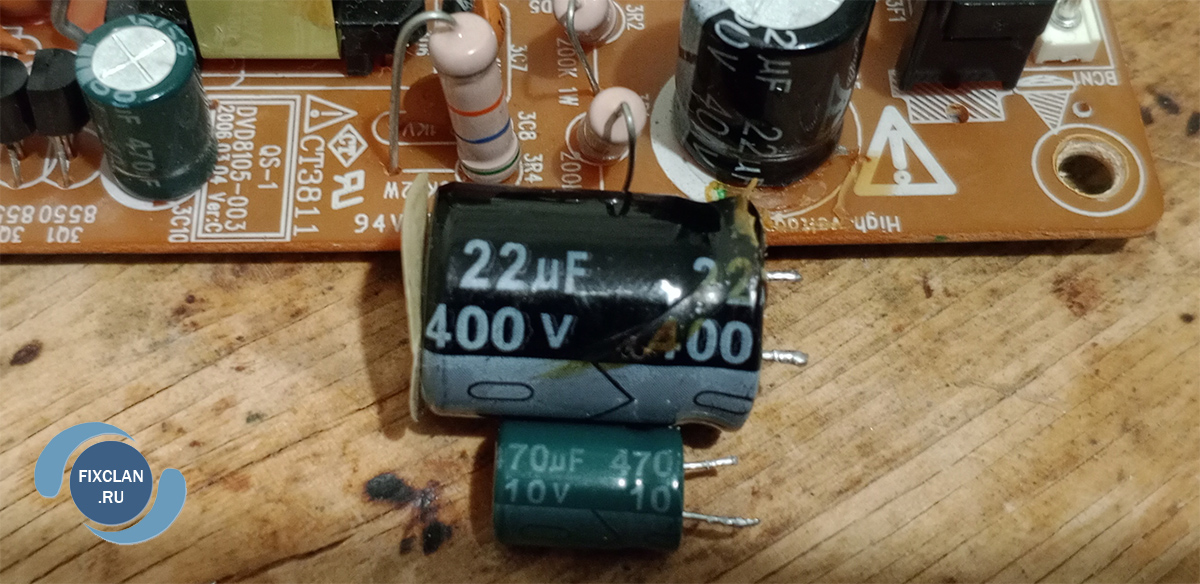

Если с низковольтными экземплярами проблем нет, их целая россыпь, то с высоковольтными деталями - проблема. Они сгорают чаще, а стоят дороже обычных. Благо в моих запасах есть доноры. Замена прошла успешно.

Если у вас нет ESR-метра, то более доступный вариант — использовать мультиметр, переключив его на самое высокое деление измерения сопротивления, в мегаомы. Разряжаем выпаянный конденсатор, замкнув ножки на металлический предмет. Затем следует подключить красный щуп к плюсовому выводу, а чёрный — к минусовому. В случае исправности конденсатора сопротивление будет стремительно возрастать до бесконечности в течение нескольких секунд. Если же он неисправен, то процесс увеличения сопротивления будет значительно замедлен или вовсе будет наблюдаться его снижение.

Перепроверил DVD в работе. Всё хорошо, и можно наслаждаться фильмами. Однако, устройство пойдет в донорство. Причина этому – устаревание.
