Вторая жизнь мышки A4Tech

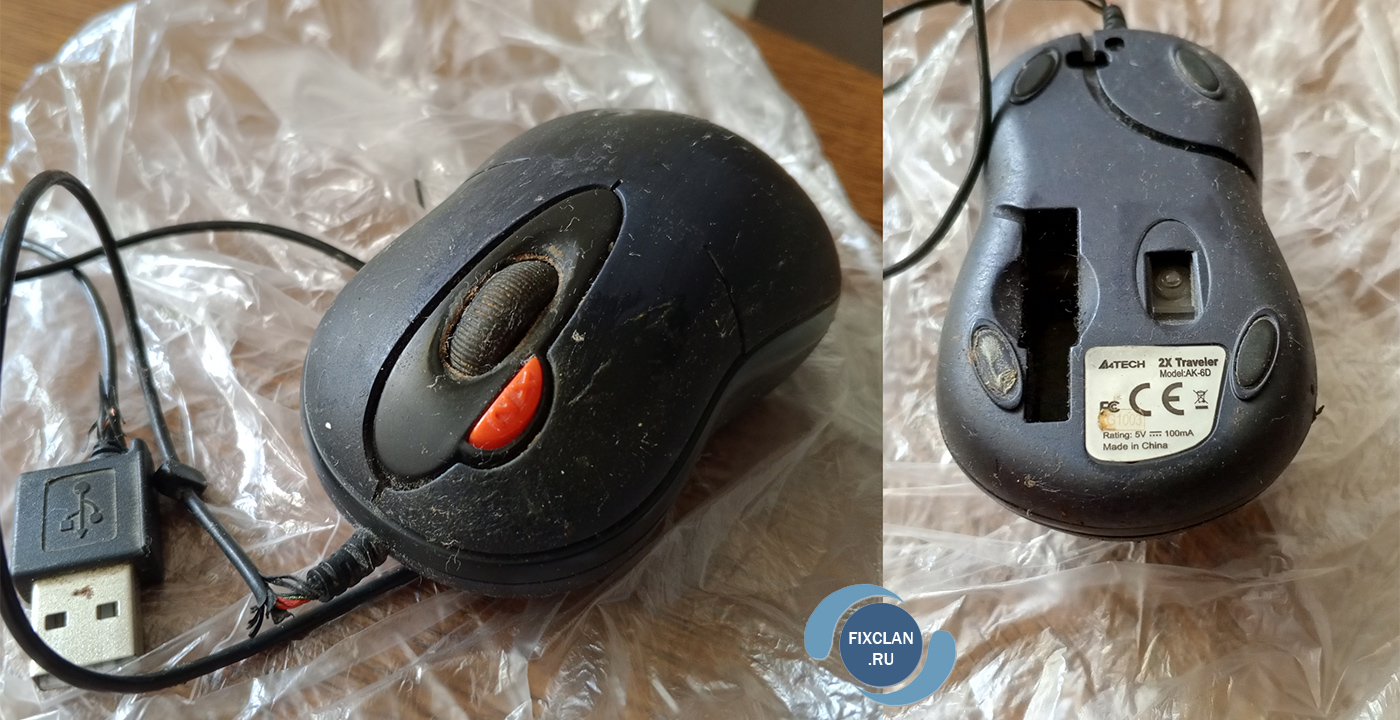

Попала ко мне в руки компьютерная мышка, от бренда A4Tech, модель AK-6D. Она была в ужасном состоянии: грязная, с переломанной изоляцией в нескольких местах, с облезшим покрытием «Soft Touch», и не рабочая.

Для того чтобы понять надо ли тратить на её восстановление свое время вскрыл корпус. Схемотехника меня порадовала.

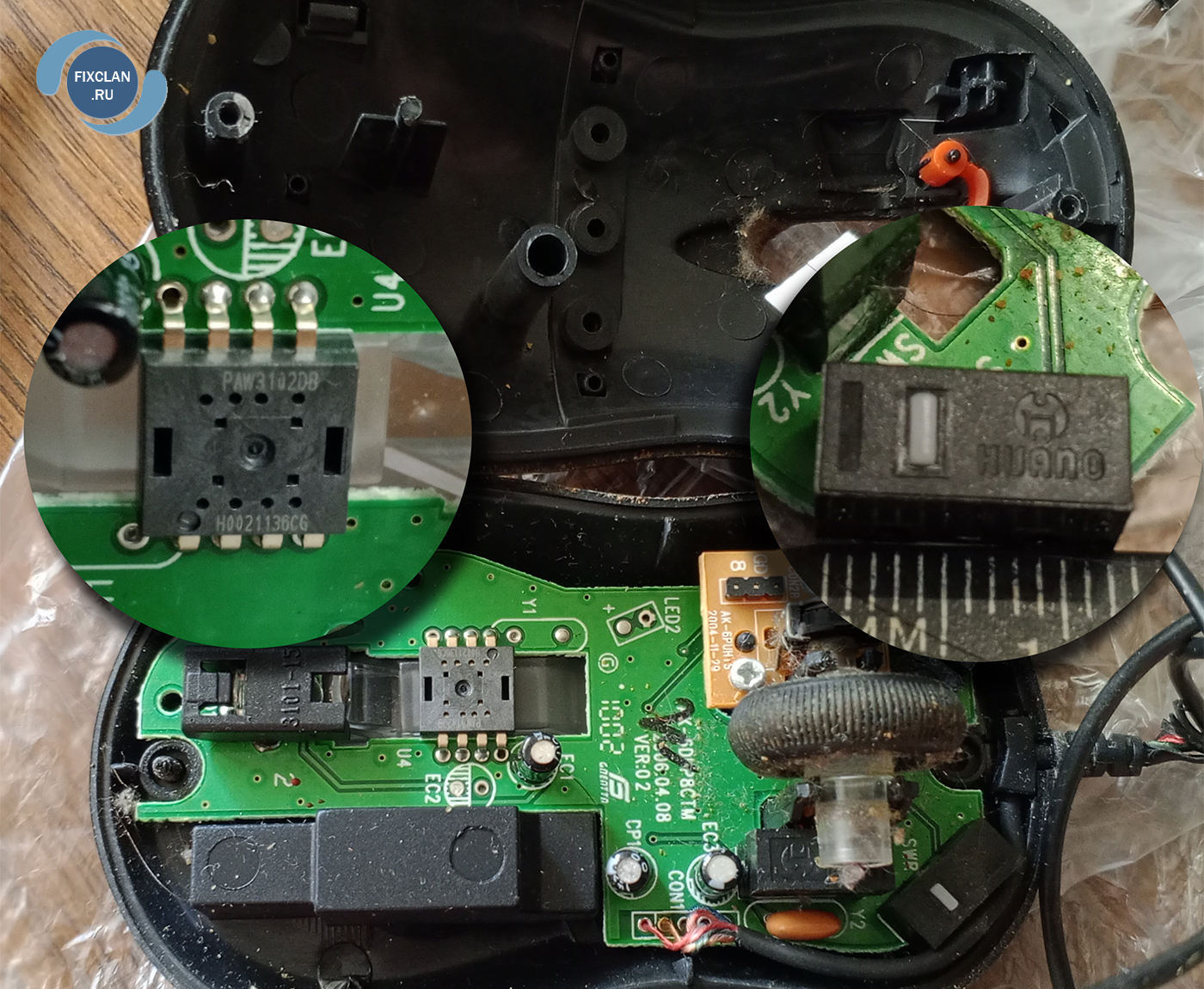

Внутри оказались кнопки HUANO (black shell, white dot) на 3 млн. нажатий (кроме центральной, на ней другой логотип, и переключателя dpi), сенсор PAW3102DB (от PIXART), и программируемый микроконтроллер EM78M612ACMJ.

Такая компоновка редко встречается в современных мышках, и все больше строится на чипах SoC («система на чипе»). Поэтому решил дать A4Tech второй шанс.

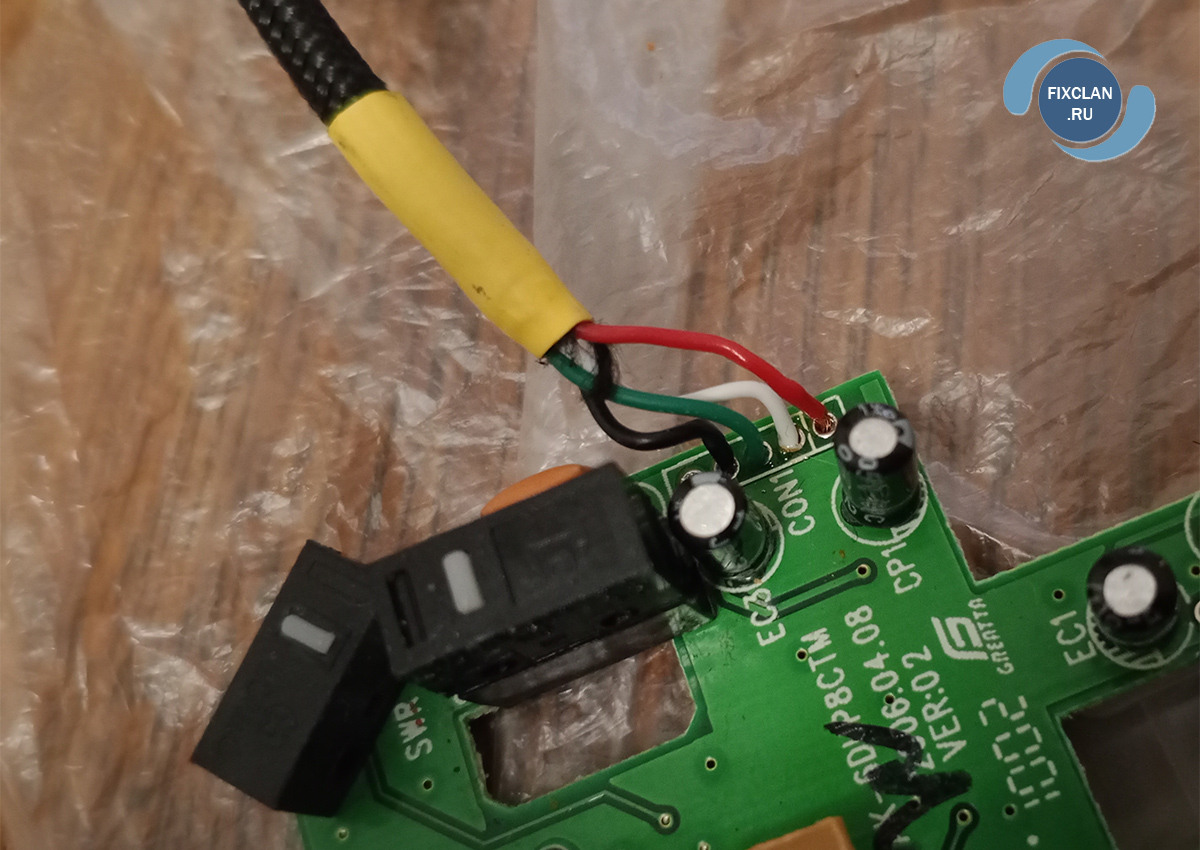

Перво-наперво надо заменить USB провод. При прозвонке контактов с платы в разъем, для определения сигнальных и питающих контактов, обнаружил обрыв, который (скорее всего) является виновником не включения мышки. Запаял новый провод. Подключил к компьютеру. О, чудо! Мышка заработала. Ура!

Дело за корпусом. Нижняя часть, хоть и не идеально, но отмылась от грязи, а вот верхняя накладка просто стала грязно-серо-синей. Долго думал, что с ней делать. Додумал до того, чтобы снять покрытие с пластика.

По рекомендации некоторых «лайфхаЦкеров» налил «Димексид». Лучше бы я этого не делал. «Soft Touch» как держался на пластике, так остался, а в местах потертостей этот самый пластик сильно побелел. Оттирать налет бесполезно.

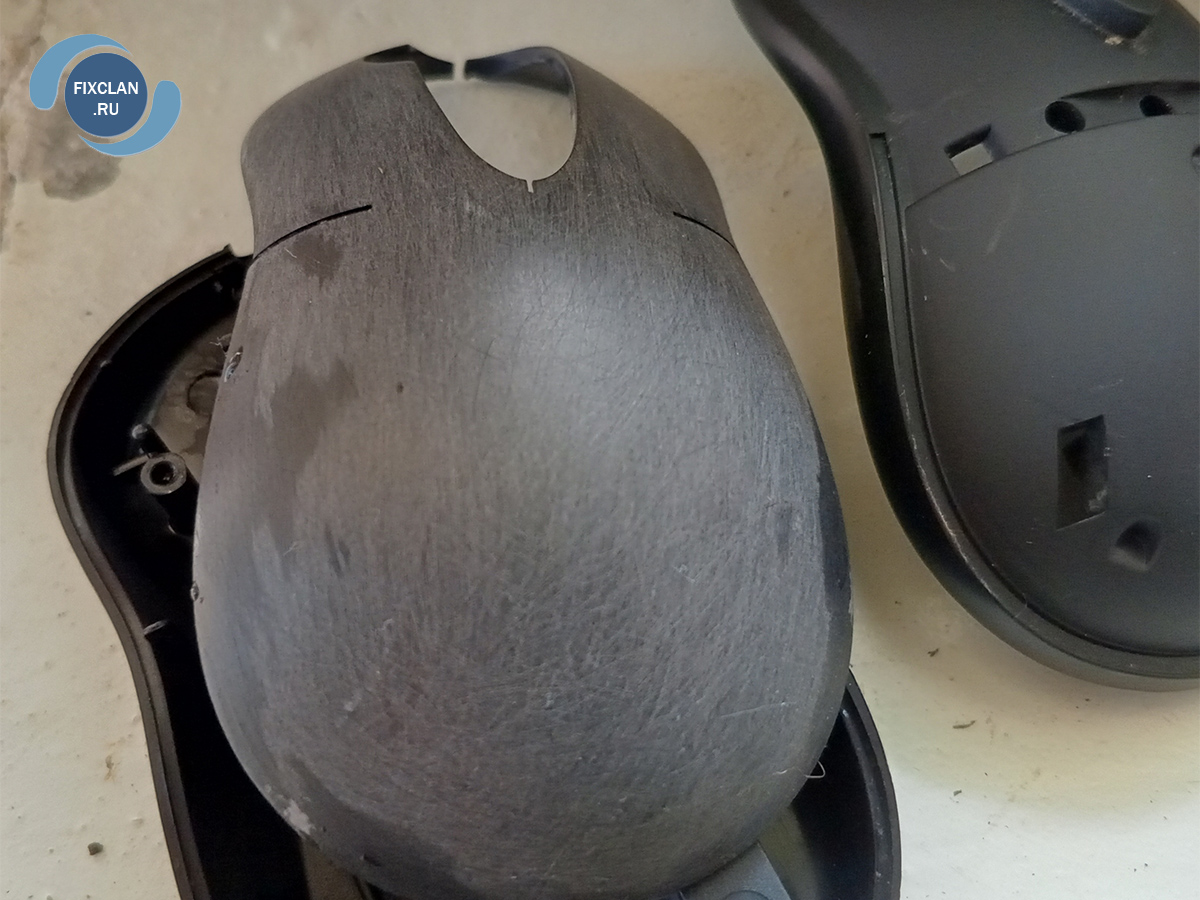

Взял самую мелкую шкурку, что была под рукой (150-ка), и начал тереть. Получившейся результат, сказать по правде, ужасен. Теперь буду думать, как это все отполировать, но это другая история.

Заодно снял размеры колеса мышки. Её прорезиненная поверхность со временем раскиснет и развалится, и чтобы произвести замену нужно знать размеры. А они такие: Ø колеса ≈ 2см, толщина колеса ≈ 5мм, длина оси ≈ 23мм, большой Ø оси ≈ 6мм, тонкая часть Ø оси ≈ 2мм.
