Принцип работы простого драйвера LED ламп

Любая светодиодная лампа требует особой схемы питания, так называемого драйвера. Их можно разделить на три основных типа: импульсный, линейный на микросхеме, и линейный с конденсатором (балласт). Если первые два хорошо выполняют свою работу, то последний откровенно плох. Однако он прост при производстве, и часто встречается в дешевых устройствах. Давайте сегодня о нём поговорим.

Принцип работы

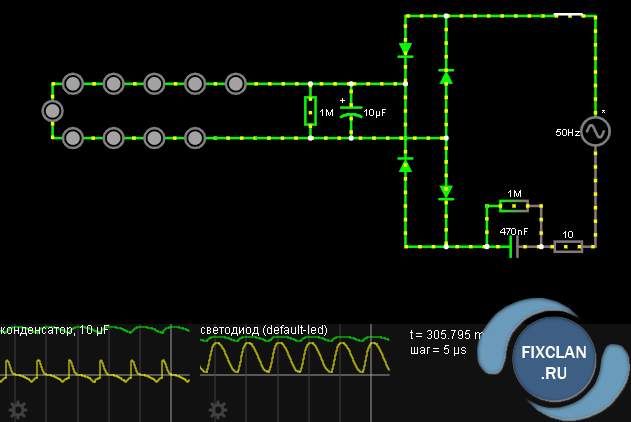

Принцип работы линейного драйвера с конденсатором сводится в ограничении тока, с помощью последовательно подключенного конденсатора (не полярный, порядка 0.47мкФ) на входе цепи. Делается это без какой-либо фиксации величины, поэтому значения будут плавать в такт частоте переменного тока.

Перед этим конденсатором находится предохранитель (или резистор с низким сопротивлением), для экстренного размыкания (в случае поломки), а параллельно - резистор с высоким сопротивлением, для разрядки накопленной энергии, когда лампа выключена.

Пойдем дальше. Электричество подается в диодный мост, где переменные пульсации 50 Гц переводятся в одну плоскость (напряжение становится полярным, плюс/минус), но частотой уже 100 Гц. Само же напряжение равно сетевому значению, если не брать в расчет небольшое падение на диодах моста. Остаётся сгладить его электролитической емкостью (полярный конденсатор, порядка 3.3 - 22 мкФ) и подать на контакты светодиодной планки, которая так же играет роль сглаживающего элемента.

Недостатки простого драйвера LED ламп

Основным, и главным, недостатком такой схемы подключения LED элементов могу выделить отсутствие стабилизации тока, отчего излучаемый свет мерцает (эффект стробоскопа). А если померить ток и напряжение (а его пики могут превышать 300 вольт) на сглаживающем конденсаторе, перед светодиодной планкой, то становится понятным, что такое устройство долго не проработает.

Как исправить недостаток простого линейного драйвера

Можно ли исправить недостаток линейного драйвера с токоограничивающим конденсатором? Нет, по крайней мере, обычными способами. Никакая дополнительная ёмкость или резистор не уберут повышенные пульсации тока, а вот если вам удастся найти микросхему PT4515, то... это будет другая история.
