Простая доработка дешевой светодиодной лампы

Что делать, если светодиодная лампа, в вашей люстре, мерцает? Купить новую, и дороже? Возможно, но если есть прямые руки и определенные знания, то можно пойти более сложным путём.

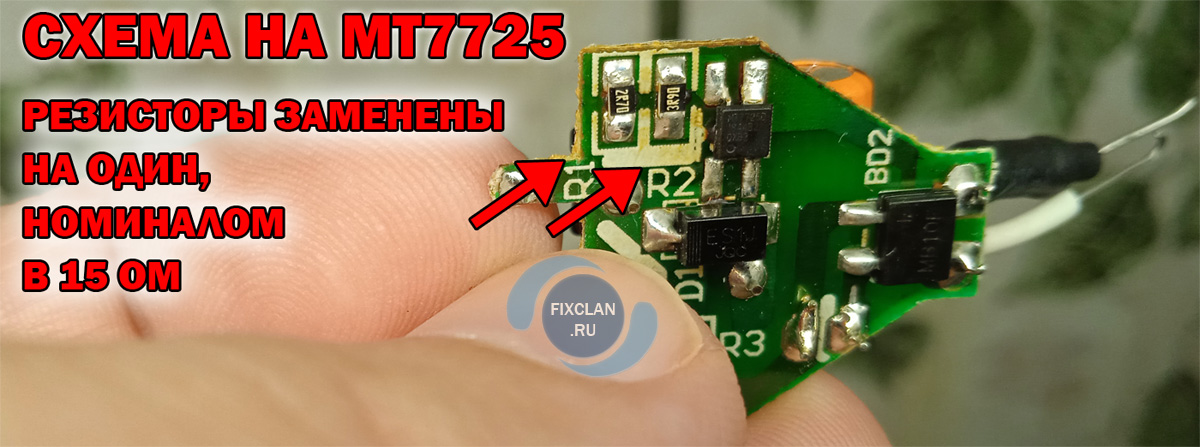

Для оценки масштаба доработки, необходимо разобрать лампу. Сначала снимаем рассеиватель (колпачок) и смотрим на планку со светодиодами. Если на ней есть дополнительные детали, относящиеся к схеме драйвера – внимательно их изучаем. Наверняка найдётся небольшая микросхема стабилизации тока (обычно это PT4515, но может быть другая). Находим на неё Datasheet (спецификацию), для подтверждения наших догадок. Если мы оказались правы, то рядом должен находиться задающий резистор (небольшой черный прямоугольник). Замеряем сопротивление (обычно ±7–20 Ом), и меняем на чуть больший номинал (от 15 до 68 Ом). Включаем лампу, предварительно накинув рассеиватель.

Если мерцание ушло – защелкиваем колпачок и радуемся. Если же нет, то повторяем процедуру с резистором.

Бывает, что планка с LED элементами чистая, и к ней подаются только два контакта, а основная схема находится внутри. Тогда нам надо продолжить разборку. Для этого проделываем следующее:

• отпаять провода/отогнуть контакты от планки;
• снять планку, предварительно счистив с периметра (места примыкания к корпусу) клей;
• снять центральный контакт цоколя, сковырнув канцелярским ножом;
• снять цоколь (существует множество методов, я же рекомендую вытянуть плату плоскогубцами, а цоколь оставить на корпусе, где высверлить отверстие под провод и последующую пайку);
• вынимаем драйвер питания светодиодов.

Заново изучаем схему, повторяя действия по поиску стабилизатора тока, его настройкой, сборкой и проверкой.

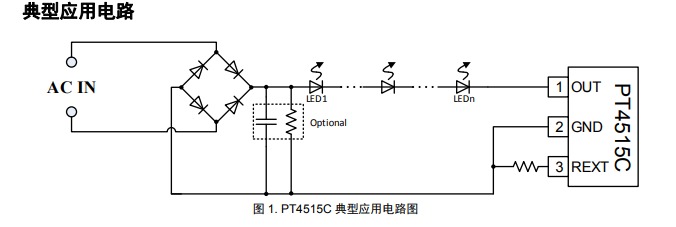

Если же драйвер линейный с токоограничивающим конденсатором, то потребуется небольшая доработка с использованием дополнительных деталей. Как вы поняли, я не просто так заранее привел примеры с микросхемой – её надо купить. Советую использовать PT4515, и резисторы на 27 или 47 Ом. Допаять схему несложно, главное, сделать это согласно рекомендации из datasheet.

Вот все известные мне методы доработки светодиодной лампы. Конечно, после этого яркость станет ниже, но пропадут пульсации, а устройство прослужит дольше.
