Блок питания от HP DC-7800

Недавно заполучил в руки HP DC-7800 SFF, чтобы использовать его для проверки некоторых комплектующих, которые лежат уже второй год без дела, а потом все распродать. Перво-наперво, надо привести сам компьютер в порядок и проверить надежность работы.

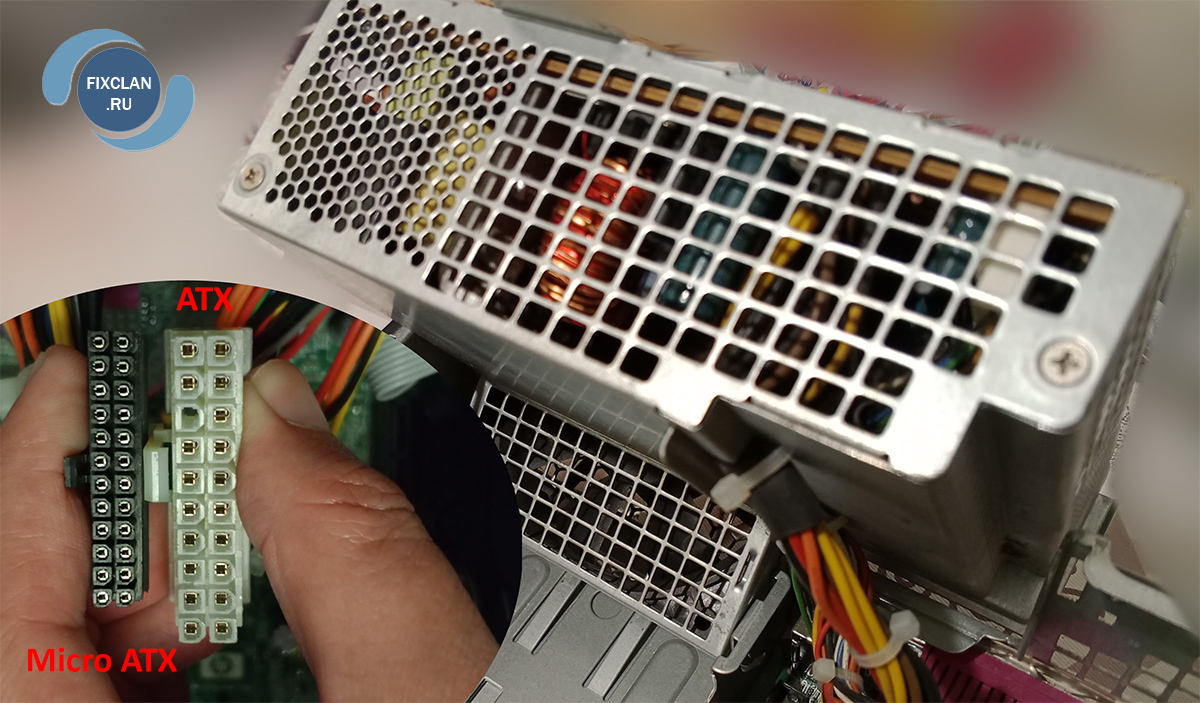

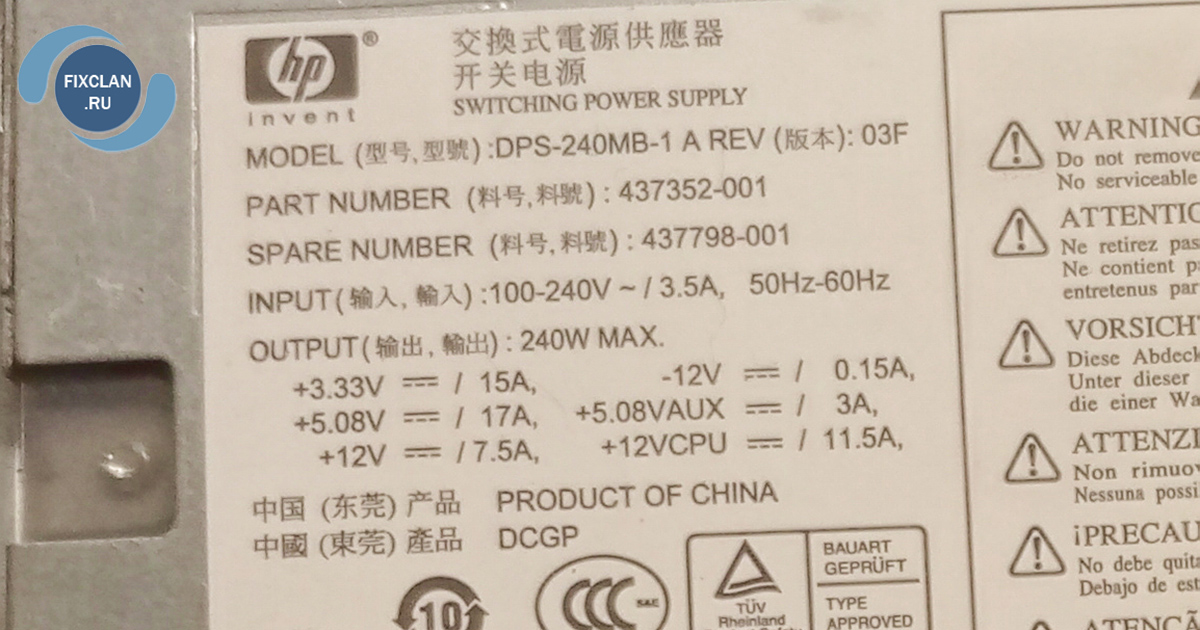

При разборке обратил внимание на специфический блок питания, с маркировкой DPS-240MB-1 437352-001 437798-001. Он необычного вида, имеет нестандартный 24-pin разъем питания – microATX. На вид, коннектор как уменьшенная копия ATX, но по распиновке с ним несовместим.

Если такой блок питания сгорит или захочется больше мощности, то заменить на обычный, который продается в любом магазине электроники, у вас не получится.

Потыкался мультиметром по контактам microATX, и зарисовал получившийся результат. Большинство проводов сходится с цветами ATX блока, но есть парочка, которая поставила меня в тупик. Вот они:

• тонкий оранжевый провод подает 3.3 вольта, но напрямую с другими проводами такого же цвета не звонится, хотя они между собой это делают, и выдают то же самое напряжение;
• красно-белый провод в режиме ожидания (ПК выключен, но подключен к сети) подает +5 вольт, но после нажатия на кнопку питания, напряжение падает до +3.3 вольта.

Учитывая, что обороты кулера регулируемы из BIOS компьютера (да-да, там есть такая функция), то смею предположить, что красно-белый провод – это сигнал регулятора, а вот о другом ничего сказать не могу. Возможно, ничего плохого не случится, если подать общие 3.3 вольта... но это не точно.

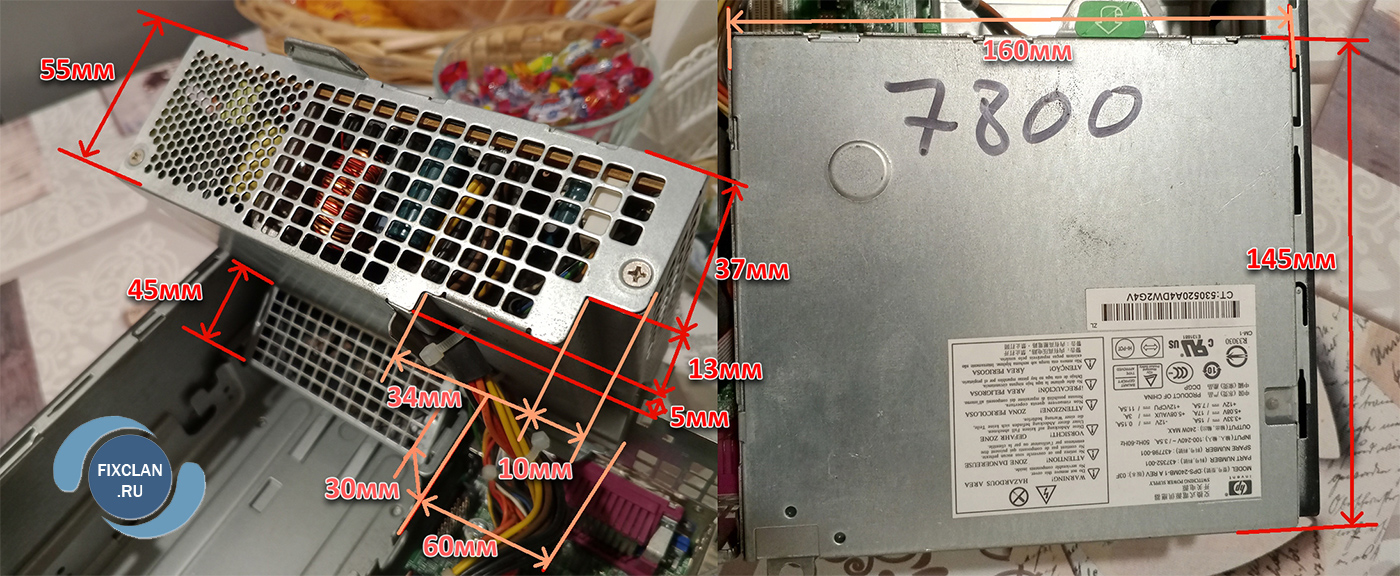

В теории, конечно, если найти подходящий разъем, и перепаять провода, то можно попробовать подключить ATX блок. Если он заработает, и вам захочется установить его в корпус – ничего не получится. Несмотря на схожую длину и ширину, высота блока от HP переменная, с определенными вырезами, выступами и углублениями. Пилить и вырезать придется долго.

Заниматься я этим точно не буду, но может мои измерения (приблизительные) кому-нибудь пригодятся. На этом пока всё.
