Легкий ремонт передатчика ИК (IR) наушников Philips

Благодаря доскам объявлений удалось приобрести инфракрасные наушники Philips SBC-3936. Они не без недостатков, но рабочие. Одна из проблем заключалась в частом «отвале» одной линейки светодиодов из двух, на ИК станции (SBC-3917). Запитывается она через транзистор S8050, который оказался рабочим, нагреваясь при работе синхронно с аналогичным, в другой линейке. Пришлось искать сгоревший ИК излучатель. Замер омметром ни к чему не привел. Он показывает бесконечное сопротивление на всех элементах, даже заранее исправных. Выручил режим проверки диодов. Рабочее значение ≈1500 Ом, а сопротивление неисправного от ≈1800, с уходом в обрыв.

Чтобы удостоверится в том, что проблема найдена, закоротил контакты подозрительного диода низкоомным резистором. Оставшиеся излучатели заработали.

Протестировав передатчик в течение получаса, выявил высокий нагрев транзисторов S8050 (максимальный ток 700 mA, думаю заменить на мощные SS8050). Возможно, они исчерпали свой ресурс и требуют замены, возможно замены требуют ИК–диоды, а может дело в блоке питания, который выдает напряжение выше заявленных 12 вольт... С этим буду разбираться позже, но пока не придумал ничего лучше, чем установить теплоотводы. Подходящих по размеру в наличии у меня нет, и пришлось выкручиваться металлическими контактами от старого электрического патрона для ламп накаливания. Закреплял их на теплопроводный клей.

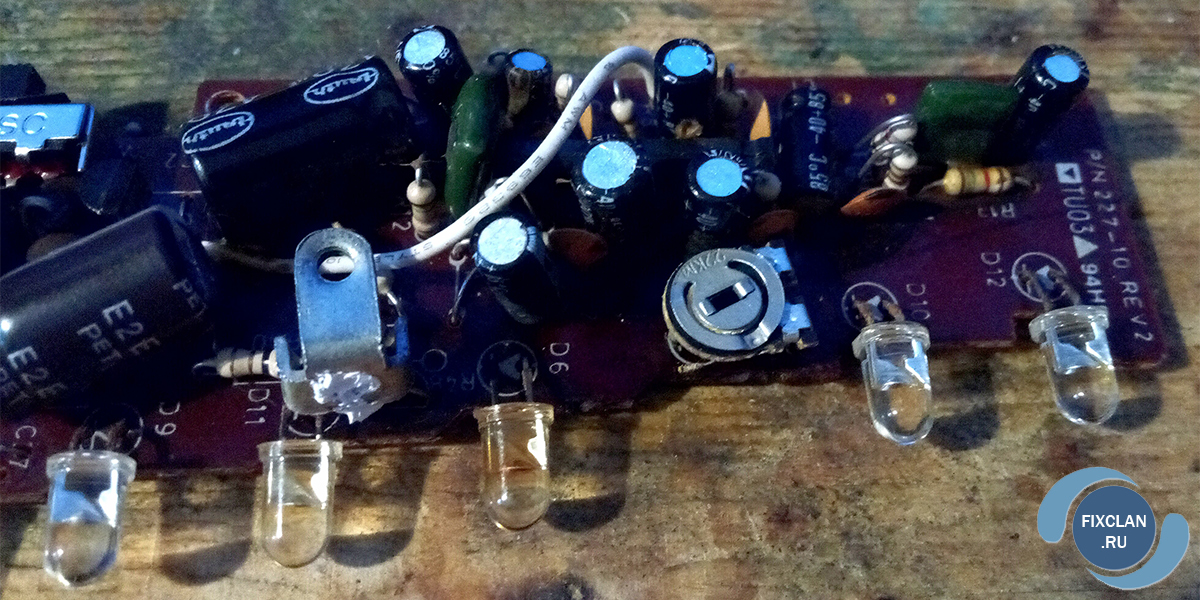

Возвращаясь к неисправному диоду. Он специфический, не такой как в пультах бытовой техники. Аналог – это TSFF5410 (высокоскоростной, 870 нм, 15 мВт/ср, 15 нс). Я его выпаял, установив вместо него первый попавшийся под руки подстроечный резистор, настроив на порог отключения/включения. Мои 22 КОм оказались излишними, 3.3 было бы достаточно, но менять не стал, чтобы не испортить дорожки на плате (P/N 227-10 Rev.0).

Сейчас ИК станция собрана и работает, но надо разобраться с блоком питания, и привести в порядок сами наушники, но это уже другая история.
